Как соединить две трубы под углом 90 градусов сваркой. Разновидности сварных швов и соединений труб

03.10.2023 в 08:24
Содержание
  1. Как соединить две трубы под углом 90 градусов сваркой. Разновидности сварных швов и соединений труб
  2. Сварка труб под углом 90 градусов. Варианты разметки труб перед сваркой для начинающих
  3. Как соединить две трубы под углом 45 градусов. Сварка круглой трубы под прямым углом для новичка
  4. Как сделать отвод 90 градусов из трубы 219
  5. Как соединить две трубы под 90 градусов без сварки. Можно и без сварки: 5 легких способов соединить профильную трубу
  6. Врезка трубы в трубу под углом 90 градусов гост. Как сварить две трубы под углом 90 градусов?
  7. Как согнуть трубу под 90 градусов в домашних условиях. Как согнуть профильную трубу в домашних условиях без трубогиба: 12 способов + видео

Как соединить две трубы под углом 90 градусов сваркой. Разновидности сварных швов и соединений труб

Способов, как варить трубы электросваркой, может быть несколько:

  • размещая детали встык – в данном случае отрезки трубы находятся точно напротив друг друга;
  • соединение в тавр – это значит что два куска трубы размещены перпендикулярно, в форме буквы «Т»;
  • скрепление внахлест – в таком варианте один из кусков трубы развальцовывается, чтобы его можно было надеть на другой;
  • угловое соединение – то есть, две детали размещены под углом 45° или 90°.

Как соединить две трубы под углом 90 градусов сваркой. Разновидности сварных швов и соединений труб

При выполнении сварки труб электросваркой могут выполняться такие швы:

  • горизонтальные – в таком случае свариваемые трубы расположены вертикально;
  • вертикальные – это швы на вертикальном участке трубы;
  • потолочные – в данном случае электрод помещают в нижней части детали, над головой работника;
  • нижние – соответственно, швы, для выполнения которых нужно наклоняться вниз.

Обращаем ваше внимание, что при работе со стальными трубами соединение должно быть встык, с обязательным провариванием места стыковки по толщине стенки изделия. Оптимальным в данном случае будет использование нижнего поворотного шва.

Как соединить две трубы под углом 90 градусов сваркой. Разновидности сварных швов и соединений труб

  1. При проведении сварочных работ следует держать электрод под углом в 45° или чуть меньше, тогда расплавленный металл будет попадать внутрь свариваемой трубы в гораздо меньшем количестве.
  2. Если вы выполняете соединение в тавр или встык, то вам понадобятся 2-3 мм электроды. При этом сила тока, оптимальная для надежной герметизации системы, составляет в пределах 80-110 ампер.
  3. Для надежного проваривания соединения внахлест сила тока должна быть увеличена до 120 ампер, а электроды можно использовать аналогичные.
  1. Оптимальная высота сварного шва должна составлять 3 мм над поверхностью трубы. Только после ее достижения можно считать работу завершенной.

Отдельно стоит остановиться на профилированных изделиях. Сваривание таких труб надо проводить точечно. Это значит, что сначала прихватывают две точки с противоположных сторон профиля, потом переходят на две другие точки, и так до тех пор, пока вся труба не прогреется. После этого приступают к выполнению сплошного сварного шва по периметру трубы.

Сварка труб под углом 90 градусов. Варианты разметки труб перед сваркой для начинающих

Процесс сварки труб под углом для начинающих сварщиков представляет определенную сложность. В первую очередь необходимо разметить трубу, после этого ровно отрезать ее при помощи болгарки и вварить в другую. Какие при этом существуют тонкости? Как правильно и быстро сделать отрезку трубы под углом?

Особенно легко произвести сварку труб под углом в 90° или 45°, а для ее разметки использовать обычный бумажный листок. Необходимо квадратный лист бумаги сложить по диагонали. Таким образом, получается простейший шаблон для нанесения угловой разметочной линии.

Как соединить две трубы под углом 90 градусов сваркой. Разновидности сварных швов и соединений труб 02

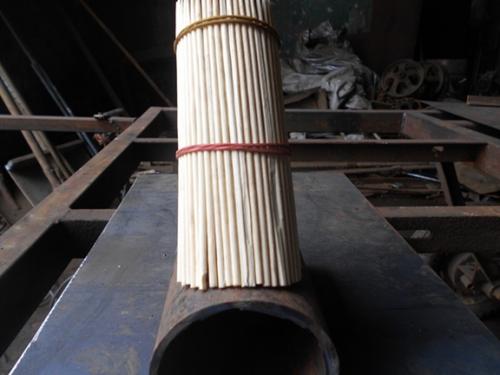

Можно для таких целей воспользоваться и какой-нибудь емкостью с водой, но такой метод подойдет для разметки труб небольшого диаметра. Наклонив емкость на необходимый угол, следует опустить вертикально в воду трубу, после этого надо вынуть ее и обвести полученную меточную линию.

Помимо предыдущего варианта, имеется еще один простой способ разметки труб под сварку, при использовании которого применяют небольшой металлический уголок. Его слегка прихватывают электродом в том месте, где планируется произвести сварку труб под углом, и после этого по нему ввариваемая труба обводится мелом.

Следующий метод для быстрой разметки труб и последующей их сварки под углом – с помощью приспособления в виде длинных шпажек с резинками. Для такого вида разметки нужно подставить ввариваемую трубу к другой, надев на нее две резинки, а затем плотно вставить шпажки. Достижение необходимого угла производится вытягиванием шпажек, потом производится обрезка трубы.

По завершении разметки надо взять карандаш или остро заточенный мел и нанести черту на поверхности трубы по краям шпажек. После этого, при обрезке трубы по разметочной линии, получается правильный угол для сварки.

Есть и другие высокотехнологичные способы для нанесения разметки труб под углом при сварке, к примеру, с использованием компьютерных программ. Однако такие технологии редко применяются, в основном обходятся простыми методами.

Как соединить две трубы под углом 45 градусов. Сварка круглой трубы под прямым углом для новичка

Сварка круглых труб у начинающего сварщика-любителя может вызвать вопросы, в первую очередь касательно разметки криволинейной поверхности. Каждую из двух труб нужно отрезать под углом, в два раза меньшим угла соединения, то есть для прямого угла — 45 градусов.

Разметка

Есть много способов провести разметку для отреза трубы под углом в 45 градусов. Рассмотрим один из них. Для него потребуется кусочек бумаги или ткани длиной, равной длине окружности трубы.

На его середине предварительно делается отметка. Оборачиваем бумагой трубу и делаем мелом метки на трубе в середине и месте соединения концов с обеих сторон листа, через полученные метки проводим линию. В результате получатся две линии, расположенные точно на противоположных концах окружности трубы.

Следующий этап — метка на одной из линий на расстоянии, равном ширине трубы. Требуемое расстояние можно получить измерив его любым прямым предметом или приложить второй кусок трубы. Полученная метка соединяется с началом линии на другой стороне в обе стороны.

В качестве направляющей используется тот же кусочек бумаги или ткани. Те же манипуляции производятся и со вторым куском трубы. Получившийся в месте соединения линий угол скругляется.

Разрез

После окончания разметки можно приступать к резке. Она производится по намеченной линии с помощью УШМ. В рассматриваемом случае труба имеет малую толщину, поэтому дополнительная разделка кромок не требуется — она нужна при толщине стенок более 5мм, поэтому после отреза достаточно только зачистить обрабатываемую поверхность под сварку.

Сварка

Соединяемые трубы соединяются и фиксируются при помощи сварочного магнита. После их позиционирования выполняем прихватки с двух противоположных сторон для изначальной фиксации и уменьшения деформации металла при сварке.

Магнит после этого шага можно снять — он больше не требуется. Зафиксированные прихваточными швами трубы обвариваются по всей длине соединения. Осталось обработать шов после сварки — отбить шлак и зачистить при помощи УШМ. Шов проверяется на герметичность, а полученный угол конструкции — на геометрическое соответствие с помощью угольника.

Как сделать отвод 90 градусов из трубы 219

Новый способ сварки круглой трубы под 90 градусов

В данном обзоре автор делится собственным способом сварки круглой трубы под углом 90 градусов. Берите на заметку!

Как сделать сегментный угол, автор показывает на примере трубы диаметром 60 мм. Но этот способ применим к трубам любого диаметра.

Первым делом на торце надо будет начертить маркером две линии (параллельно друг друга), разделив таким образом трубу пополам.

Рекомендуем также прочитать статью-обзор: как сделать классные трубные тисы своими руками. Такая самоделка должна быть в арсенале каждого сварщика или слесаря.

От одной из отметок автор откладывает расстояние в 30 мм (диаметр трубы делим на 2) и ставит точку для ориентира.

Основные этапы работ

На следующем этапе при помощи листа бумаги нужно будет соединить точку на расстоянии 30 мм от края с «нулевой» точкой на торце трубы. Чертим две линии с двух сторон.

Далее болгаркой обрезаем кусок трубы по разметке. Таким же способом мастер вырезает второй кусок круглой трубы.

Из пластиковой бутылки автор сделал шаблон, который полностью повторяет срез первой заготовки. И с помощью шаблона вырезаем соединительный сегмент.

На последнем этапе останется только все зачистить и сварить. Подробнее об этом способе смотрите на

Технология изготовления отводов из трубы

ООО «Кантар» предлагает широкий спектр оборудования для изготовления отводов до диаметра 1020.В состав оборудования входит весь необходимый комплекс: пресс протяжки, пресс правки (калибровки) отводов, оборудование для торцовки отводов.

  • Фотогалерея отводов, изготовленных на оборудовании ООО «Кантар» для производства отдов находится в соответсвующем разделе.
  • ООО «Кантар» изготавливает оводы с прямыми участками (калачи).
  • Принимаем Ваши заявки как на отводы (в том числе с нестандартными размерами), так и не комплекс оборудования для изготовления отводов!

Отводы крутоизгонутые. Технология производства.

Отводы крутоизогнутые, наряду с отводами гнутыми с нагревом ТВЧ и холодного гнутья (холодной деформации), являются одной из важнейших деталей, необходимых для монтажа трубопроводов. Это переходные части, позволяющие соединить трубы и изменить их направление.

Соединение трубопроводов производится встык под углом 90°. Отводы должны отвечать высоким стандартам качества и выдерживать условное давление веществ, проходящих по трубам, до 2,5 МПа. Их эксплуатация возможна в температурном диапазоне от минус 40° до +450°С. Температура пара и горячей воды внутри трубы может достигать +400°С.

Технология производства отводов крутоизогнутых состоит из нескольких этапов. Сначала производится резка патрубков, т.е. заготовок труб определенного размера.

Затем заготовки протягиваются на специальных гидравличесих прессах (оборудовании для производства отводов) по рогообразному сердечнику , который создает необходимую форму.

Третий этап создания отвода – это так называемая калибровка (правка) в вертикальных гидравлических прессах (используется пресс правки отводов) В ходе нее корректируются геометрические размеры, что в первую очередь касается диаметра. В завершении отводы обрабатываются на торцовочных станках.

Этапы технологического процесса производства отводов

Порезка на мерные заготовки (патрубки) труб.
Горячая протяжка трубных заготовок по рогообразному сердечнику. Протяжка осуществляется на специальных гидропрессах, с использованием графитовой смазки.
Объемная правка отводов в вертикальных гидравлических прессах (калибровка), При этом происходит правка геометрических размеров, прежде всего диаметров.
Механическая обработка торцев отводов на оборудовании для обработки торцев

Производство отводов для труб: разновидности и способы изготовления

Отводы — это разновидность соединительных фитингов, которые используются в различных трубопроводных конструкциях для изменения направления трубы.

Они могут производиться из различных материалов (металлических и полимерных) и иметь разнообразные габариты.

При изготовлении таких важных элементов трубопроводных коммуникаций как отводы, необходимо соблюдать стандарты качества и технологию процесса.

    Источник: https://baget-bez-stusla.aystroika.info/stati/raschyot-i-postroenie-lekala-svarnogo-otvoda-kak-sdelat-svarnoy-otvod-po-chertezham

    Как соединить две трубы под 90 градусов без сварки. Можно и без сварки: 5 легких способов соединить профильную трубу

    Если под рукой нет инвертора или вам просто нужно сделать из профильной трубы разборную конструкцию, рекомендуется использовать элементы с болтовым крепежом. С помощью таких крепежей можно собирать не только мобильные, но и стационарные конструкции. А для работы понадобится только набор слесарных инструментов с гаечными ключами!

    Как соединить две трубы под углом 90 градусов сваркой. Разновидности сварных швов и соединений труб 03

    5 легких способов соединить профильную трубу

    Как соединить профильную трубу без сварки?

    Есть несколько методов соединения, которые в зависимости от способа выполнения делятся на:

    • жесткие (использование фланцев, «крабов», фитингов и муфт);
    • плавающие (сюда относятся такие элементы, как клипсы и стяжки).

    Рассмотрим каждый из способов более детально.

    Как соединить две трубы под углом 90 градусов сваркой. Разновидности сварных швов и соединений труб 04

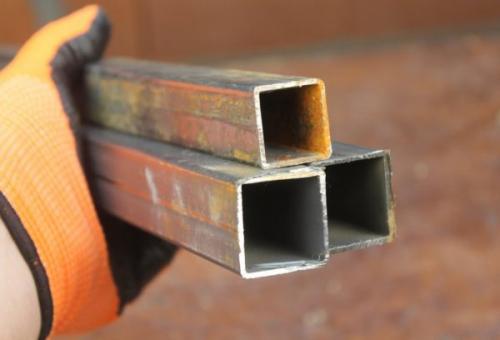

    Есть разные способы соединения профильной трубы

    Цены на профильные трубы

    профильные трубы

    Способ №1. Краб-элементы

    Универсальные крепежные элементы, предназначенные для соединения профильной трубы прямоугольного/квадратного сечения. Каждый «краб» состоит из нескольких частей, которые при монтаже стягиваются болтами. Части «краба» выполняются из 1,5-миллиметрового металла, имеющего стойкое полимерное либо цинковое покрытие.

    Как соединить две трубы под углом 90 градусов сваркой. Разновидности сварных швов и соединений труб 05

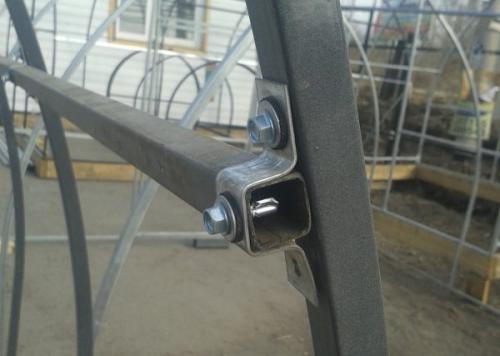

    Краб-крепление для профильной трубы

    Существуют такие виды краб-элементов:

    • объемные (предназначены для соединения трех труб по углам или четырех внутри);
    • Т-образные (предназначены для соединения трех труб);
    • Х-образные (предназначены для фиксации четырех труб);
    • Г-образные (предназначены для соединения двух профилей).

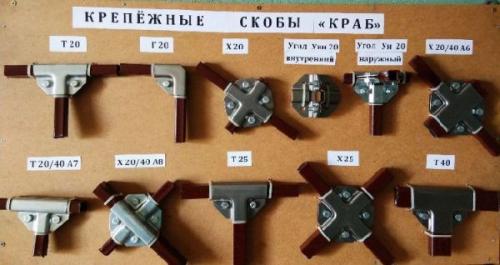

    Как соединить две трубы под углом 90 градусов сваркой. Разновидности сварных швов и соединений труб 06

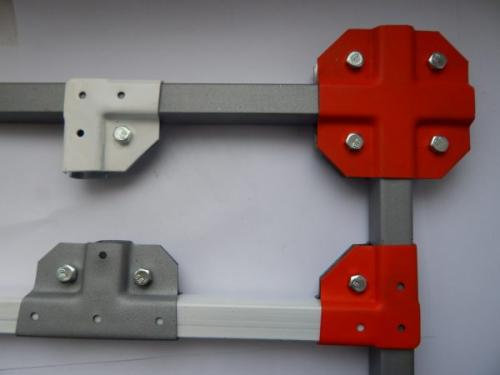

    Разновидности креплений профильных труб краб-системой

    Домашние мастера используют краб-системы, чтобы без сварки собирать:

    • теплицы , парники ;
    • стеллажи, скамейки;
    • летний душ;
    • клетки для питомцев, вольеры;
    • беседки , навесы;
    • опоры для вьющихся растений, легкие ограждения.

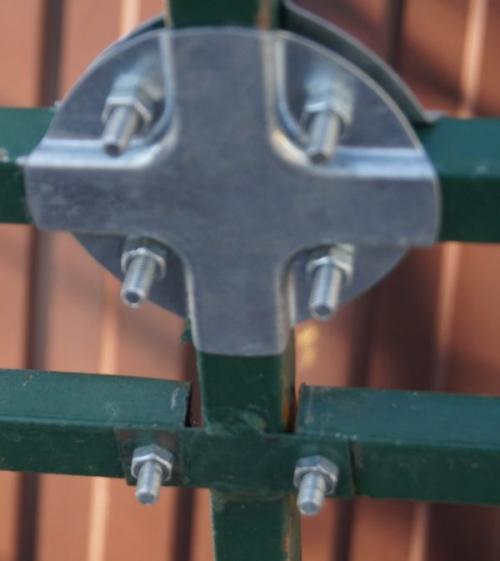

    Как соединить две трубы под углом 90 градусов сваркой. Разновидности сварных швов и соединений труб 07

    Такие крепежи используются в теплицах и парниках

    На заметку! Еще краб-системы используют для временного соединения деталей при ремонте сварных конструкций. В целом, это достаточно надежный способ соединения, едва ли уступающий сварке по прочности.

    Минусы

    • нельзя соединять трубы больше 40х40 мм;
    • места соединений нужно защищать от коррозии, т. к. в них скапливается влага;
    • трубы можно соединять лишь под углом 90 градусов;
    • если возникнет большая нагрузка на разрыв, может произойти вытаскивание труб из краб-элементов;
    • гайки нужно регулярно подтягивать.

    Цены на краб-системы для профильных труб

    краб системы для профильных труб

    Способ №2. Хомуты

    Для соединения труб с ограждениями используются хомуты с болтами, состоящие из 2-х половин. Одна часть устанавливается на потолок/стену. Вставляется труба, ее положение фиксируется второй половиной за счет стягивание болтов. Данный способ соединения называется клипсой.

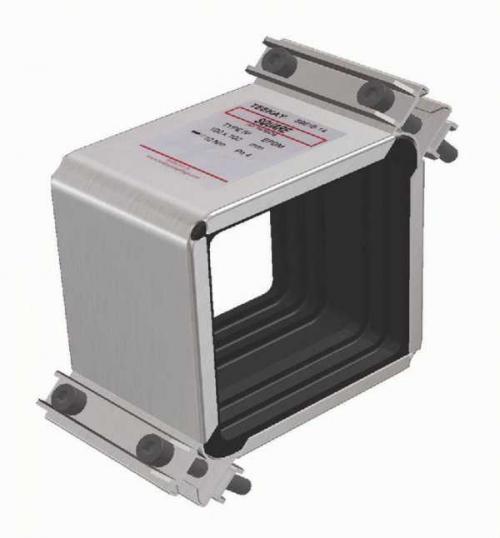

    Как соединить две трубы под углом 90 градусов сваркой. Разновидности сварных швов и соединений труб 08

    Хомут для соединения квадратных труб

    Если правильно подобрать размеры, элементы собираются без провисов. С помощью регулируемых хомутов можно соединять трубы с любым сечением. Но важно помнить, что стальные профили нужно соединять хомутами из стали, а полимерные – элементами из пластика.

    Способ №3. Фитинги

    Если профильные трубы необходимо соединить с загибами и ответвлениями, на торцы ставятся специальные крепежи – фитинги. Есть фитинги для наружного и внутреннего применения, а по своему назначению они делятся на:

    • крестовины, тройники (чтобы создавать ответвления разного или одинакового сечения);
    • муфты (чтобы стыковать прямолинейные участки);
    • угольники (чтобы создавать колени и повороты для изменения направления трубы).

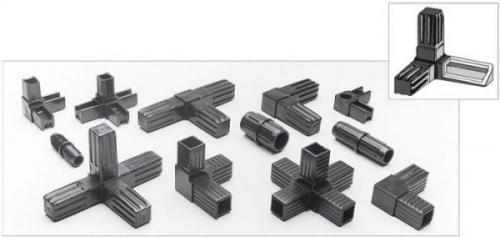

    Как соединить две трубы под углом 90 градусов сваркой. Разновидности сварных швов и соединений труб 09

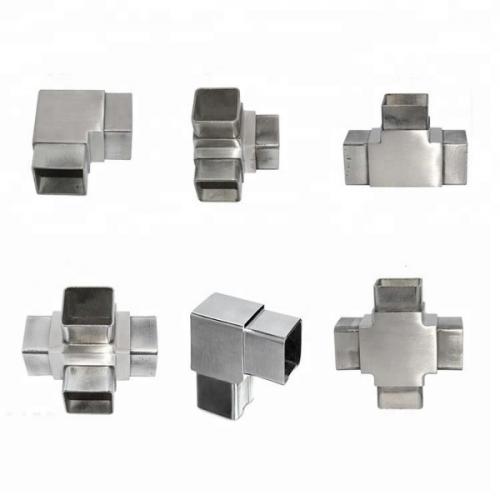

    Труба устанавливается внутрь фитинга

    Как соединить две трубы под углом 90 градусов сваркой. Разновидности сварных швов и соединений труб 10

    Фитинг устанавливается внутрь трубы

    Алгоритм сборки выглядит следующим образом:

    • вначале на торцы нужно надеть обжимные гайки;
    • затем нужно установить кольца – зажимные/прижимные/уплотнительные;
    • после этого надевается фитинг;
    • в конце нужно затянуть гайки на торцах, чтобы скрепить детали.

    Как соединить две трубы под углом 90 градусов сваркой. Разновидности сварных швов и соединений труб 11

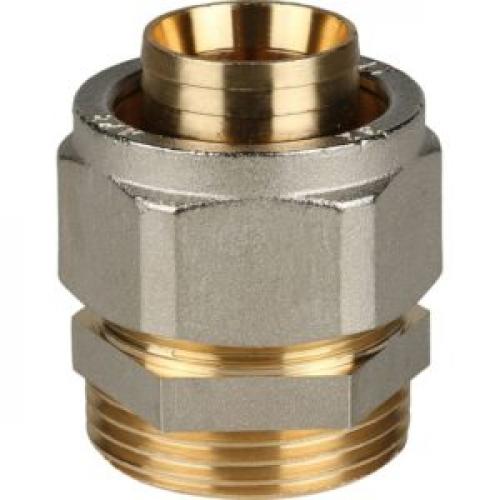

    Фитинг для соединения труб круглого сечения

    Цены на соединитель для профильных труб

    соединитель для профильных труб

    Способ №4. Фланцы

    Такой крепеж состоит из пары прямоугольных или круглых металлических пластин с отверстиями под болты и трубы. Алгоритм сборки выглядит так:

    • торцы труб нужно срезать перпендикулярно относительно оси;
    • следует удалить заусенцы, после чего надеть фланцы;
    • между ними устанавливается резиновая прокладка, при этом нужно следить, чтобы ее наружный край равномерно выходил на 8-10 мм;
    • в конце фланцы нужно скрепить болтами с гайками.

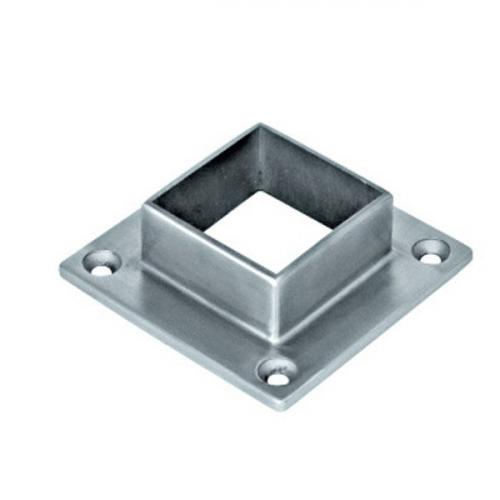

    Как соединить две трубы под углом 90 градусов сваркой. Разновидности сварных швов и соединений труб 12

    Фланец для квадратной трубы

    Чтобы соединение получилось долговечным и надежным, при сборке нужно следовать нескольким несложным правилам.

    1. Прокладка должна быть одна, не больше, иначе снизится герметичность.
    2. Каждые один-два года состояние прокладки следует проверять.

    Источник: https://baget-bez-stusla.aystroika.info/stati/svarka-krugloy-truby-pod-pryamym-uglom-dlya-novichka

    Врезка трубы в трубу под углом 90 градусов гост. Как сварить две трубы под углом 90 градусов?

    Как сварить две трубы одинакового диаметра под углом 90 градусов при условии, что конструкция не для воды, а качели? Я пробовал на обрезках - получается, только если одну трубу расплющить молотком. Другой вариант - вырезать в торце трубы круглую выемку, но как это сделать болгаркой? (особенно если соединений много). Спрашиваю потому, что на уже готовых сваренных конструкциях видел, что возможно и не вырезать и не плющить. Совершенно непонятно как там сделан такой широкий сварной шов.

    31.08.2006 в 10:59

    Порекомендую для таких целей тиски для сварки труб различных моделей (в том числе и для сварки врезок в трубу) Смотрите здесь:

    2Maxkrash 1/2" и 3/4" трубы можно без подгонки заварить. Канительно, малость - электро, газом проще. Можно проварить, где плотно сходится, и пруток диаметра 6мм - хомутиком (8мм и толще, не согнешь аккуратно).
    2чукча Накладки, неудобно будет, лучше треугольные косынки - встык.

    31.08.2006 в 22:21

    Maxkrash написал :
    Другой вариант - вырезать в торце трубы круглую выемку, но как это сделать болгаркой?

    По моему, болгаркой легче делать так:
    В трубе к которой приваривается торец другой, делаем два надреза (между ними 90 градусов) вырезая клин.
    В торце другой трубы так же срезаем лишние участки под тем же углом.

    Как согнуть трубу под 90 градусов в домашних условиях. Как согнуть профильную трубу в домашних условиях без трубогиба: 12 способов + видео

    Сегодня не редко на дачах устанавливают теплицы, сделанные из профильных труб. Они устойчивы, срок их службы больше и пропускают лучше свет, чем деревянные.

    Чтобы смонтировать сооружение из профиля, требуется его загнуть под определённым углом. Кажется, что сделать это без спецоборудования не реально. В данном материале мы рассмотрим возможные способы, и объясним — как загнуть без трубогиба квадратную профильную трубу в домашних условиях.

    Какие сложности возникают в процессе гибки профильной трубы

    Под гибкой профильной трубы подразумевается её загиб частично или полностью. Как известно, у профтруб степень прочности высокая , поэтому согнуть их можно лишь под давлением или при нагревании сгибаемого участка. В процессе, на деталь оказывают действие две силы:

    • сжатия — внутри;
    • расширения — снаружи.

    Именно в противоположности направленности этих сил и заключается сложность работы при закруглении патрубка:

    1. В различных местах профтрубы может по-разному реагировать на изгиб, что приведёт к потере соосности, то есть, отдельные участки заготовки будут располагаться на разных поверхностях.
    2. Труба не всегда способна выдержать процесс растягивания и может сомнутся или лопнуть. Чаще такие моменты возникают при неправильном способе сгибания.
    3. У изделия могут появиться складки, которые напоминают гофру.
    4. Снижается степень прочности при перегреве, нарушается структура.
    5. Сминаются боковые стенки — это происходит при чрезмерном давлении, при прохождении заготовки через гибочную конструкцию.

    Как влияет форма и технические характеристики профтрубы на выбор способа изгиба

    Профильные трубы не бывают круглыми, они прямоугольные, овальные или квадратные . Для изготовления теплиц около дачного дома рекомендовано брать квадратные или прямоугольные модели, у них плоские стенки, на них проще крепить покрытие.

    Модельный ряд профилей огромен. Они имеют различные геометрические параметры. К основным относятся — размер поперечного сечения и толщина стен. Важна пластичность, от этого показателя зависит возможный радиус изгиба. Стоит отметить, что у нагретой профильной трубы повышается пластичность, тем самым изогнуть её легче.

    Есть два технологических способа:

    • «холодный» — без воздействия температурой;
    • «горячий» — участок предварительно нагревается.

    Кроме того, трубопровод из низколигерованного и углеродистого материала имеет повышенную упругость, и он может «отпружинить» при згибе, поэтому для изготовления теплиц не используется. Не рекомендованы профильные трубы диаметр, у которых 2 мм, так как у них низкий показатель прочности в месте загиба.

    Строгих нормативов для выбора методики гибки квадратных труб нет, есть лишь для овальных . По данным нормам применяется «горячая» технология к трубопроводу от 100 мм, но эти стандарты не распространяются на профильные изделия.

    Профессионалы предлагают к трубопрокатному материалу с диаметром менее 10 мм применять «холодный» метод, а от 40 мм и выше гнуть под нагревом.

    Рекомендовано провести пробную гибку в домашних условиях — один конец профтрубы надо зажать в тиски, а на второй одеть трубку большего диаметра. Данное «плечо» необходимо подтянуть, выгибая заготовку — гнётся легко, тогда можно не проводить подогрев. Каким из этих способов загнуть профтрубу в домашних условиях — решать вам.

    Способы гибки по виду материала труб, для:

    • металлопрокатных — сварной, с подрезкой болгаркой;
    • стальных — с нагреванием;
    • пластиковых или алюминиевых — любой вариант, так как материал мягкий.

    Квадратный металлопрокат отличается показателем сечения и размером стенок. Эти факторы влияют на угол сгиба.

    Инженерных нюансов в вопросе существует большое множество. Но для домашней работы их все знать не обязательно. Важно лишь обратить внимание на следующие аспекты.

    1. Тонкие изделия с сечением до 20 мм без трубогиба необходимо сгибать в зоне, которая в 2,5 раза длиннее, чем высота самой трубы.
    2. Толстый металлопрокат можно согнуть в зоне, которая в три раза длиннее, чем сечение. Если этот момент проигнорировать, то металл трескается снаружи или деформируется изнутри.
    3. Сгибание квадратный трубы опасно в одном отношении: возникновении перелома по месту выполнения операции, в результате которого деталь отправляется в окончательный брак.
    4. До того, как согнуть стальную профильную трубу следует помнить еще одно правило.

    Источник: https://baget-bez-stusla.aystroika.info/stati/kak-svarit-trubu-pod-90-gradusov-bez-otvoda-rezka-pod-45-gradusov
