Способы сварки профильной трубы. Электродуговая

Способы сварки профильной трубы. Электродуговая

Ручная дуговая сварка применяется повсеместно, в том числе как сварка профильной трубы для начинающих сварщиков, в домашнем хозяйстве. Для нагрева и расплавления металла используется электрическая дуга. Способ считается универсальным, так как работу можно выполнять в труднодоступных местах, на трубах любого сечения с толщиной металла до 4 мм.

Возможна сварка на горизонтальной и вертикальной плоскости, а также в нижнем положении. Тому, кто собирается варить этим методом, кроме защитной маски и перчаток, понадобятся следующие предметы:

• Сварочный аппарат. Подойдет трансформатор или более технологичный инвертор.
• Электроды. Если выбраны электроды небольшого сечения, то нужен ток в 50 А с обратной полярностью.

Для сварки профтруб используют следующие вспомогательные приспособления:

• Центратор струбцина. Позволяет быстро и надежно фиксировать и центровать трубы перед сваркой. Механизм фиксации бывает разным: стяжной, быстрозажимной или пружинный.

Результат сварки профтруб инвертором

Источник stankotec.ru

• Центратор звенный. Центровку торцов большого диаметра проводят при помощи звенного центратора; так заготовки станут по одной прямой, и осевого смещения не будет.
• Магнитные уголки-шаблоны. При помощи уголка вы сможете быстро установить части конструкции под выверенным углом.
• Расходники. Если толщина металла на профтрубах меньше 4 мм, его варят электродами на 2-3 мм.

Если электросварка тонкостенных заготовок выполняется в среде инертного газа, используются неплавящиеся электроды. Способ обладает следующими особенностями:

• Необходимо дополнительное оборудование: баллон с аргоном (или другим инертным газом).
• Для работы используют вольфрамовые электроды. При толщине металла до 2 мм проводится сварка профильной трубы электродом в 1 мм толщиной. Для более массивных профтруб диаметр стержня возрастает до 1,6 мм.
• В процессе работы стараются сохранять короткую дугу, располагая электрод по возможности ближе к месту сварки. Такой прием улучшает качество шва.
• Присадочную проволоку выбирают по толщине стенок профтрубы. Для металла толщиной 1 мм используют проволоку 1-1,5 мм; для стенок в 2 мм – 2-2,5 мм.

Сварка профильной трубы встык. Тонкости сваривания профильной трубы

Хитрости при сварке профильной трубы для начинающих

Профильная труба очень популярный металлопрокат. Она используется для сборки самых различных металлоконструкций. А поскольку сварка признана одним из лучших способов соединения металлов, то, без неё никак не обойтись.

Какие трудности при сварке профильной трубы возникают? Во-первых, очень часто при нагреве профильную трубу ведёт намного больше, чем обычную, круглую трубу. В результате меняется геометрия всей конструкции, что приводит к серьёзным деформациям.

Во-вторых, на углах профильной трубы в месте сварочного шва возникает серьёзное напряжение, что нередко приводит к разрывам соединения. Также, просвет профильной трубы внутри может быть заплавлен металлом, и это важно учитывать, если нужно, чтобы изделие оставались пустотелым внутри.

Как правильно варить профильную трубу? Какими хитростями пользуются опытные сварщики?

Технология сварки профильной трубы

Само собой разумеется, что успех проделанной работы зависит не только от правильности выбора расходных материалов, настроек инвертора, и некоторых других особенностей сварки. Варить профильную трубу лучше на небольших токах, чтобы сильно не расплавлять металл. Ни о какой газовой сварке речи идти и не может, только ручная дуговая сварка.

Электроды можно использовать диаметром 2-3 мм. Для каждого из них выбирается свой определённый сварочный ток. Для электродов диаметром до 2 мм, значения сварочного тока должны быть не более 50 ампер. Если используются электроды 3 мм, то сварочный ток должен быть выше, но не более чем 100 ампер.

В большинстве случаев ток для сварки выбирается экспериментальным путём. Здесь все зависит не столько от инвертора, сколько от рабочего напряжения в электросети.

При этом многое зависит и от качества подготовительных работ. Поэтому для начала следует осуществить подготовку перед сваркой.

• Подогнать профильную трубу по размерам металлоконструкции. Сделать подрезку и подгонку деталей. Резать трубу рекомендуется болгаркой или сабельной пилой, но никак не при помощи сварочного аппарата.
• Важно выровнять стыки профильных труб и максимально подогнать их. Обычно именно из-за этого и ведёт всю конструкцию. Также следует уделить должное внимание подготовке и очистке металла от ржавчины. Кромки труб должны быть ровными, а зазор между ними — минимальным.
• Только после этого свариваемые детали нужно уложить и зафиксировать точно так, как они и будут находиться в готовой конструкции.

Снимать струбцины илиможно только после того, как сварка будет завершена, а стыки полностью остынут.

Хитрости сваривания профильной трубы

Итак, все подготовлено, и конструкция из профильной трубы уложена должным образом. Теперь можно приступать к свариванию деталей.

Для этого сначала:

Рекомендуется прихватить профильную трубу в нескольких местах, и только потом полностью обваривать. Обычно пяти точек на гранях вполне достаточно, чтобы зафиксировать конструкцию. Наплавляя металл в одном месте больше, а в другом меньше, можно добиться выравнивание деталей. Также, контролировать положение можно не слишком сильным постукиванием молотка по заготовке.

Затем необходимо проварить стыки профильных труб, таким образом, чтобы на них образовался ровный, и не слишком высокий валик из расплавленного металла.

При этом важно следить за тем, чтобы плавились лишь кромки заготовок, а металл не стекал вниз. Для этого ведём короткую дугу, таким образом, чтобы металл не слишком сильно расплавлялся. Сразу же разрываем её и постепенно двигаемся по стыку.

Если варится толстостенная труба, то, рекомендуется использовать сварку в несколько проходов. При этом второй проход следует выполнять в противоположном направлении предыдущему проходу.

Сварка профильной трубы 20х20. Способы и методы сварки профильной трубы

Существует несколько способов, применяемых для работы с данной разновидностью металлопроката. Поговорим о том, как сварить профильную трубу, в зависимости от используемого метода сваривания.

Ручная дуговая сварка является одним из самых распространенных способов. Популярность обусловлена следующими причинами: простота, качественный шов, возможность проводить работы в труднодоступных местах, доступность оборудования и материалов.Исполнителю понадобится:

• сварочный аппарат (трансформатор или инвертор);
• электроды;
• средства индивидуальной защиты: маска и перчатки;
• приспособления для сварки профильных труб:
  • Центратор — устройство, обеспечивающее расположение осей свариваемых труб на одной линии и служащее для совмещения торцевых кромок изделий. Выделяют внутренние и наружные центраторы. Для работы с трубами большого диаметра предназначен звенный центратор (на картинке). Для домашних мастеров подойдут центраторы-струбцины. Обеспечение соосности изделий небольшого диаметра можно добиться с помощью самодельного устройства, состоящего из уголков и приваренных к ним струбцин.
  • Магнитные угольники предназначены для соединения труб под нужным углом.
• щетка с металлическими ворсинками или наждачная бумага для зачистки изделий.

Данный метод подойдет для сварки труб различной толщиной и сечением. Исключением является изделия с толщиной стенок свыше 4 мм. Такие детали требуют предварительной подготовки.

Торцы труб пред свариванием следует зачистить и обезжирить.

Также перед работами необходимо правильно выбрать электрод. Трубы с толщиной стенок менее 4 мм. следует варить стержнями с диаметром 2-3 мм. Сила тока — 50-60 А.

О том, какие электроды для сварки профильной трубы следует использовать, мы расскажем далее.

Тонкостенные детали свариваются без формирования кромок и с минимальным зазором.

Сварка может выполняться в нижнем, горизонтальном или вертикальном положениях.

Исполнитель должен учесть все нюансы и применить качественное оснащение и материалы. Тогда можно легко справиться и правильно варить профильные трубы электросваркой.

Электродуговая сварка в среде защитного газа осуществляется неплавящимся электродом, используется довольно часто. Данная технология предназначена для соединения тонкостенных изделий. Предварительная подготовка деталей включает очистку и обезжиривание рабочей поверхности.

Затем нужно верно подобрать диаметр вольфрамового электрода. При толщине стенок трубы не более 2 мм. рекомендуется применять стержни диаметром 1 мм., для стенок толщиной более 2 мм. — 1,6 мм.

Диаметр сварочной проволоки также зависит от толщины основного изделия, соотношение следующее: толщина 1 мм. — диаметр 1,0-1,5 мм., толщина 2 мм. — диаметр 2,0-2,5 мм.

Кроме расходных материалов, исполнителю понадобится сварочное оборудование: источник питания (трансформатор/инвертор), блок питания, горелка и газовая аппаратура: баллон с газом, редуктор и шланги.

Электрод нужно держать близко к сварочной ванне. Чем короче дуга, тем лучше будет проваривание и качественнее соединение.

Передвижение проволоки и прутка должно выполняться исключительно вдоль шва, недопустимы поперечные движения.

Важный нюанс! Присадка подается плавно, резкая подача приводит к разбрызгиванию.

Расход газа не должен превышать 12 л/мин.

Сила тока варьируется в диапазоне от 50 до 120 А (в зависимости от толщины стенок свариваемых труб).

Окончание сварочного процесса проводится путем понижения силы напряжения. Подача газа прекращается через 10-15 секунд после отключения подачи электричества.

Газовая сварка профильного проката проводится с помощью следующего оборудования:

• баллоны с кислородом и ацетиленом;
• редуктор;
• горелка;
• присадочные прутки;

Суть процесса данного вида сварки заключается в нагреве рабочей зоны и подачи в нее присадочного материала, который расплавляется и заполняет зазор.

Если толщина стенок профильного проката не превышает 4 мм., то кромки можно не формировать.

Как варить профильную трубу, чтобы не повело. Деформации при сварке

Деформации при сварке и способы их избежать

Чтобы вы не варили, толстый уголок или тонкую профильную трубу, во время сварки на металл воздействуют большие температуры. Вследствие этого металл может повести, простыми словами деформировать.

Особенно деформации подвержены тонкостенные изделия из металла и некоторые виды сталей. Меры по предотвращению деформаций при сварке могут быть разными, как и их эффективность в целом.

Как избежать деформаций при сварке

Сварка — это всегда высокая температура, которая заставляет металл плавиться. Однако тепло, которое используется для расплавления сварочной ванны, уходит далеко за её пределы. И если металл тонкий или его надежно не закрепить, то возможно появление деформаций.

Одним из самых эффективных способов, который позволяет избежать деформации при сварке, это сварка в так называемых «кондукторах». Кондукторы для сварки, это специальные приспособления, которые дают возможность жестко зафиксировать свариваемое изделие.

При этом важно учитывать ожидаемую деформацию металла в зоне нагрева. Если металл повело в одну сторону, достаточно начать варить с другой, чтобы его выгнуло обратно. Такой способ подхода даёт возможность заранее предугадать появление деформации, и использовать метод предварительного (обратного) изгиба.

Как варить широкие листы металла, чтобы не повело

Наиболее предпочтительный способ, в данном случае, это предварительный изгиб листов металла, в противоположную сторону деформации. Точно таким же способом предотвращают деформации при сварке тавровых, а также двутавровых соединений.

Немного иным способом, является техника обратноступенчатой сварки. В данном случае сварное соединение осуществляется в два слоя, и каждый из них выполняется в разных направлениях. Например, первый шов накладывается слева направо, а второй сварочный шов, наоборот.

Простыми словами, каждый последующий слой наплавленного металла должен вызывать противоположное напряжение от предыдущего слоя. Кроме всего перечисленного,  существуют и иные приемы отвести излишнее тепло из зоны сварки.

Например, отвод тепла струёй воды или при помощи медных подкладок. При этом важно понимать, что воду для охлаждения металла во время сварки можно использовать не во всех случаях. При сварке некоторых изделий, быстрое охлаждение металла может только усугубить положение, и привести к большим проблемам, чем деформация.

Самым распространенными являются холодные трещины, которые появляются из-за резкого охлаждения сварного шва. Поэтому к данной рекомендации нужно относиться осторожно.

Не менее действенным способом избежать деформаций, является предварительный прогрев заготовок перед сваркой. В таком случае получится избежать резкого перепада температур. В любом случае, следует знать, что если сварка ведётся при пониженной температуре, то прогрев металла перед свариванием является обязательной процедурой.

Ну а если деталь и повело, конечно же, не слишком толстую, до 3 мм толщиной, то ее выравнивание выполняют при помощи молотка. Что же касается изделий большей толщины, то их ровняют посредством гидравлического пресса.

Как сварить профильную трубу под 90 градусов. 4 основных способа сварки труб между собой

Для сварки труб между собой существует несколько способов, выбор которых будет зависеть от типа соединения:

1. Сварка встык – при этом методе детали находятся напротив друг друга, к примеру, это концы двух труб.
2. В тавр, или тавровый стык – чаще всего этот способ используют при врезании в трубу под углом 90°, то есть расположенных перпендикулярно друг к другу (в форме буквы «Т»).
3. Внахлест – применяют для повышенной герметичности при сборке двух труб, а также при разнице в диаметрах или при наличии неровностей. При таком методе конец одной трубы развальцовывают (увеличивают диаметр края при помощи специального приспособления, растягивают ее поверхность изнутри) и затем надевают ее на край другой трубы.
4. Угловое соединение – это процесс сварки квадратных или круглых труб с определенным углом относительно друг друга. Обычно используют стандартные значения – под углами 45°, 60° или 90°.

Преимущественно для угловой сварки применяются стальные трубы. Такое соединение участков используют и при изготовлении арматур из конструкционных сплавов, и при производстве труб из высоколегированных сталей. Для металлических изделий с разными свойствами требуются различные технологии сварки и определенный тип электродов.

С помощью сварки (пайки), помимо прочего, можно соединять также алюминиевые или медные трубы. Правда, в таких случаях необходим специальный аргонодуговой аппарат, возбуждающий электрическую дугу в среде инертного газа (аргона). При этом в качестве электрода может быть использована обычная медная или алюминиевая проволока.

Кроме того, применяя технологию термической сварки давлением, можно соединить и полимерные трубы. Эту технику даже используют для изготовления сегментарных фитингов, собираемых из вырезанных фрагментов труб.

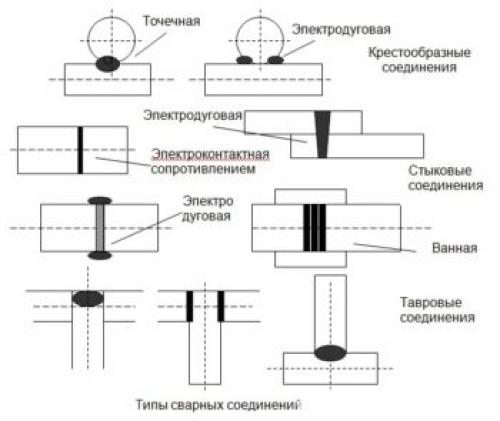

Сварка профиля электродом. Обобщенно о сварке профильной трубы

Приведем общие сведения, которые должен уяснить мастер при работе с трубным прокатом:

• под воздействием высокой температуры трубы с профильным сечением в большей мере деформируются, чем круглые изделия;
• при расплавлении металла внутреннее пространство трубного проката может заполниться и перекрыться, если же пустотелость изделия крайне необходима, важно контролировать отсутствие капелек металла внутри трубы;
• при торцевом соединении металлопроката с профильным сечением из-за неравномерного нагрева или неправильного формирования валиков может появиться высокое напряжение на углах изделия.

Толщина стеночек металлопроката меняется в довольно широком диапазоне значений, но именно сварка тонкостенных труб требует от мастера наличия определенных знаний и навыков.

Способы сварки профильных труб.

Работа с тонким металлом не так проста в сравнении со сваркой инвертором толстостенных труб, так как при работе нужно учитывать ряд важных моментов:

• для создания сварных соединений на металлопрокате требуется ток от 10 до 60 А;
• электроды для сварки тонкостенного профиля должны иметь диаметр 0,5-2 мм, но никак не более;
• шов выполняется в один проход;
• качество соединения во многом определяется скорость сваривания;
• мастер должен успеть осуществить сварку профиля до того момента, пока рабочие кромки не остынут.

При внимательном изучении описанных рекомендаций, сварка ворот своими руками из профильной трубы не составит труда даже для малоопытного мастера. Если же выполнять такую работу без знания специфики металлопроката, конструкции не получатся надежными, прочными и долговечными.

Не менее важно при работе с профильными трубами не ошибиться с выбором электрода, так как от этого зависят эксплуатационные параметры сварного шва.

Сварщик должен обратить особое внимание на сечение сварной проволоки: чрезмерно тонкий электрод станет причиной нестабильности горения дуги, а электрод с большим сечением может прожигать тонкостенное изделие.

Подбор диаметра сварной проволоки нужно осуществлять с учетом толщины стеночек металлопроката:

• если сечение трубы металлопроката не превышает 2-х мм, актуален электрод с диаметром 1,5 мм;
• профильная труба с сечением 2-3 мм варится электродом с диаметром 2 мм;
• металлопрокат с сечением 4-6 мм требует применения сварной проволоки с диаметром 4 мм.

Важно! Электроды бывают двух видов: плавящиеся и неплавящиеся. Последние используются при сварке металлопроката исключительно в тандеме со специальными присадками из сплавов олова, латуни и других металлов высокой мягкости с примесями фосфатов.

Сварка фермы или иного рода конструкций из металлического профиля может осуществляться разными способами, но наиболее популярны из них следующие варианты:

• электродуговая;
• газовая.

Расскажем об этом более подробно далее.

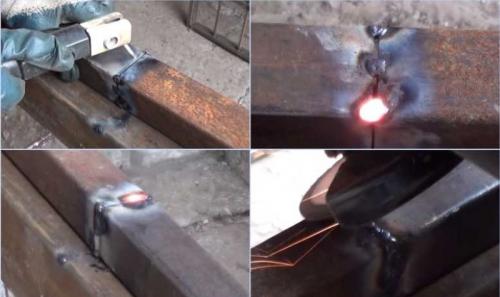

На какой полярности варить профильную трубу. Сварка инвертором

Такой электросварочный аппарат получил своё название благодаря процессу преобразования стандартного переменного напряжения 220 В частотой 50 Гц в напряжение постоянного тока. Сварка профильной трубы инвертором считается наиболее простым и надёжным способом соединения двух заготовок. Основными преимуществами используемого агрегата считаются:

• хорошо отработана методика проведения работ;
• применим для начинающих сварщиков;
• исключает залипание электродов;
• обеспечивает высокое качество дуги;
• удаётся получить хорошее качество шва;
• все элементы сварочного аппарата доступны для применения даже для домашней мастерской;
• широкая область применения для сварки металлических конструкций.

Его применяют для производства каркаса из профильных труб толщиной от 2 мм. Используя этот метод из профильной трубы можно получить основу для теплиц или мебели.Свариваемыми элементами могут быть заготовки любой длины.Инвертор позволяет сваривать заготовки из различных марок металла с применением соответствующих электродов. В зависимости от толщины стенки, размера профиля трубы выбирают инверторные аппараты, способные обеспечить необходимый режим протекания процесса. Применение инверторных агрегатов используется для прокладки трубопроводов, как внутри, так и снаружи помещения. Благодаря универсальности инверторных аппаратов можно производить сварку под любым необходимым углом. Одним из оптимальных режимов считается работа под углом 90 градусов. В этом случае необходимо применять инструменты и приспособления, обеспечивающие сохранение вертикальность угла в течение всего периода работы. Для получения профиля заданной конструкции с применением трубы 2 мм необходимо аккуратно работать электродом, чтобы не допустить повреждения края заготовки и тем более прожога.

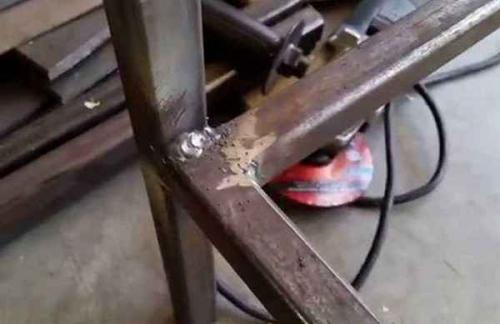

Какими электродами варить профильную трубу. Какими электродами лучше варить забор и профильную трубу

Какими электродами лучше варить забор и профильную трубу

Когда нужно приварить что-либо, возникает вопрос, какими электродами лучше всего это сделать. При этом одному сварщику нравится варить электродами «Монолит», а другой предпочитает использовать электроды АНО или МР-3.

Как и в любом другом деле, в сварке важна точность и расчет. Нужно понимать, для каких целей предназначены те или иные марки электродов, какие лучше всего подходят для сварки тонкого металла и трубы.

В этом обзоребудут рассмотрены самые популярные электроды, которые используются сварщиками при установке заборов. Статья носит рекомендательный характер, и предназначена лишь для ознакомительных целей.

Какими электродами приварить забор?

При установке забора нередко возникает необходимость в сварке каких-то отдельных элементов. На данный момент присутствует огромное разнообразие сварочных электродов. Все они могут использоваться для полного сваривания забора, либо для его подварки. Чаще всего сварщики покупают для этих целей следующие марки электродов: АНО-6, АНО-21, МР-3, ОЗС-6, ОЗС-12, УОНИ-13/55.

Если человек впервые пытается работать со сваркой, ему лучше отдать предпочтение электродам, у которых. Варить рутиловыми электродами проще, чем обычными.

Ну а вообще, выбирать марку электродов необходимо исходя из того, какая марка стали у труб. Кроме этого, немаловажное значение имеют особенности сварки забора.

В большинстве случаев при установке ограждений используется профильная труба с прямоугольным сечением. Однако при работе с этим материалом следует принимать во внимание определённые моменты, чтобы не прожечь тонкий металл.

Как варить трубы с профильным сечением?

Профильная труба характеризуется небольшой толщиной стенок, поэтому у новичков возникают определенного рода сложности со сваркой. Вот несколько простых советов, которые помогут сварить профильную трубу и не прожечь её стенки.

Чаще всего для этих целей используется электродуговая сварка. Таким образом, получится с лёгкостью приварить детали в наиболее труднодоступных участках. Производить дуговую сварку нужно в отдельном помещении. Перед началом работ концы труб обезжириваются и зачищаются. В процессе сварки, будет появляться шлак, его понадобится время от времени убирать.

Можно осуществить сварку профильных труб и при помощи. Но для этого нужно быть профи в этом деле. К тому же, такие работы считаются небезопасными. Что касается контактной сварки, то её применяют преимущественно на промышленных объектах и различных предприятиях.

Сварка тонкого металла

Осуществлять сварку тонкого металла достаточно сложно, поэтому здесь важен опыт и знания.

В данном случае даже мастерам порой трудно подобрать подходящие электроды и режимы.

В чем заключаются сложности?

В первую очередь хотелось бы отметить, что при нагревании тонкий металл прогорает и его ведет. В результате появляются дыры.

Приваривать тонкий металл нужно на малых точках. Важно делать короткую дугу. Уже после небольшого отрыва она гаснет. Чтобы не было сложностей с розжигом дуги, лучше отдавать предпочтение аппаратам, обладающим хорошими вольтамперными характеристиками и плавной регулировкой сварного тока.

Во время сварки листы тонкого металла могут изменить свою геометрию, и стать непригодными для дальнейшего использования.

Если нужно осуществить сварку встык, необходимо кромки металла предварительно зачистить и ликвидировать ржавчину. Следует размещать листы без зазоров. Для фиксации деталей подойдут прижимы либо струбцины. В процессе сварки листы прихватываются короткими швами через каждые 7-10 см.

Помимо этого, когда детали привариваются встык, следует делать отбортовки. В результате после расплавления отбортованной кромки, отогнутые части входят внутрь. Таким образом, заполняется пространство между элементами и образуется шов.

Чтобы определиться, какими электродами варить металл, нужно учитывать специфику работы. Для сварки тонкого металла используют преимущественно электроды ОМА-2, МТ-2.

Стыковка профильной трубы гост. ГОСТ 16037-80 Соединения сварные стальных трубопроводов. Основные типы, конструктивные элементы и размеры

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СОЕДИНЕНИЯ СВАРНЫЕ СТАЛЬНЫХ ТРУБОПРОВОДОВ

Основные типы, конструктивные элементы и размеры

ГОСТ 16037-80

Срок действия с 01.07.81

до 01.07.90

1. Настоящий стандарт распространяется на сварные соединения трубопроводов из сталей и устанавливает основные типы, конструктивные элементы и размеры сварных соединений труб с трубами и арматурой.

Стандарт не распространяется на сварные соединения, применяемые для изготовления самих труб из листового или полосового материала.

Требования настоящего стандарта являются обязательными.

2. В стандарте приняты следующие обозначения способов сварки:

ЗП - дуговая сварка в защитном газе плавящимся электродом;

ЗН - дуговая сварка в защитном газе неплавящимся электродом;

Р - ручная дуговая сварка;

Ф - дуговая сварка под флюсом;

Г - газовая сварка.

Для конструктивных элементов труб, арматуры и сварных соединений приняты следующие обозначения:

s , s₁ - толщины стенок свариваемых деталей;

b - зазор между кромками свариваемых деталей после прихватки;

e - ширина сварного шва;

g - выпуклость сварного шва;

d - толщина подкладного кольца;

а - толщина шва;

с - притупление кромки;

В - ширина нахлестки;

l - длина муфты;

K - катет углового шва;

K ₁ - катет углового шва со стороны разъема фланца;

D_n - наружный диаметр трубы;

f - фаска фланца.

1, 2. ( Измененная редакция, Изм. № 1).

3. Основные типы сварных соединений должны соответствовать указанным в табл. 1.

4. Конструктивные элементы и их размеры должны соответствовать указанным в табл. 2- 33.

Для угловых швов в таблицах приведен расчетный катет.
