Если исключить варианты, используемые в промышленности – штампы с оправками, устройства для радиальной резки – то доступных домашнему мастеру решений не так и много. В любом случае потребуется либо ножовка по металлу, либо ручная шлифовальная машинка. Настройка облегчается тем, что трубчатое изделие всегда имеет только линейный контакт с плоскостью отреза.

Как ровно отпилить металлическую трубу? Достаточно крепко зажать металлическую заготовку параллельно расположенными струбцинами, разметить зону отреза маркёром и порезать в размер. Конечно, в пределах зазоров между ножовочным полотном и установочными базами ножовки люфт всегда возможен, в результате чего на поверхности стыка получится заусенец. Если в последующем наклонный участок такого стыка присоединяется к другому элементу трубопровода ручной дуговой сваркой , то это не страшно: всё можно (в разумных пределах) исправить за счёт изменения толщины сварного шва. В противном случае следует просто выбрать новый инструмент и в процессе отрезания постоянно контролировать маркерную разметку.

Ещё проще обрезать торец, используя труборез (стоит недорого, в крайнем случае можно одолжить у более мастеровитого соседа). Этот инструмент оснащается специальным подающим устройством винтового типа. Последовательность действий с использованием однороликового трубореза такова:

1. Поверхность заготовки тщательно очищается от следов грязи, смазки или окалины.
2. Разделяемый участок плотно сжимается губками (если труба – из мягкого металла, например, алюминия, лучше проложить между губками резиновую рифлёную пластинку: трение зажима возрастёт).
Вращая винт подачи, производят постепенное заглубление режущего ролика в стенку, до тех пор, пока ролик не прорежет её насквозь.
3. Изменяют положение круглой трубы, вращая её на 1200, с тем чтобы режущий ролик вошёл в контакт с новым участком реза, и повторяют переход.
4. Выполняем ещё одну переустановку – и прямая отрезка трубы готова. Осталось только зачистить участки перекрытия.

Существуют трёх- и четырёхроликовые труборезы, там процесс отрезки совсем прост, поскольку количество переустановок соответственно уменьшается.

Как разрезать стальную трубу под углом 45 или 90 градусов? Сперва следует проверить, подходит ли уже имеющийся труборез, чтобы распиливать конкретную деталь. В расчёт принимаются:

• Предел прочности материала;
• Диаметр или толщина стенки;
• Состояние режущих кромок ролика/роликов и зазоры в их осях.

На заметку: В особо ответственных случаях стоит предварительно попрактиковаться на ненужном куске трубы.

Как сварить круглую трубу под 45 градусов. Предварительные работы с деталями

Перед тем как сварить круглую трубу, ее нужно подготовить к работе, то есть провести предварительную обработку стыков и уточнить все тонкости. Для этого сначала проводится диагностика труб на соответствие ряду технических характеристик, предъявляемых к монтируемой системе, в частности, водопроводу (прочитайте: «Какая сварка водопроводных труб лучше – виды и особенности сварки»).

Согласно инструкции должны быть соблюдены такие условия:

• Геометрические размеры.
• Наличие сертификата качества, в частности, если это трубопровод для питьевой воды.
• Идеально круглая форма труб – никакие дефекты торцов в виде приплюснутого или овального сечения не допускаются.
• Одинаковая толщина стенок труб по всей их протяженности.
• Химический состав изделий должен соответствовать ГОСТам РФ для тех или иных систем. Данная информация выясняется из технической документации или лабораторными исследованиями.

Далее можно приступать, собственно, к подготовке труб к стыковке и сварке.

Процесс подготовки включает такие стадии:

• проверяют ровность среза на торце трубы – он должен быть равен 90º;
• торец и участок в 10 мм от него нужно тщательно зачистить до появления металлического блеска;
• все следы масел, ржавчины, красок следует удалить и обезжирить поверхность на торце трубы.

Последнее, о чем нужно позаботиться – правильная конфигурация торца. Угол раскрытия кромки должен составлять 65º, а показатель притупления – 2 мм. Дополнительная обработка позволит добиться требуемых параметров.

Такую работу можно выполнить фаскоснимателем, торцевателем или шлифовальной машиной. Профессионалы, работающие с трубами больших диаметров, пользуются фрезерными станками или газовыми и плазменными резаками.

Процесс сварки

Когда вся предварительная подготовка позади, можно браться за сварку. Если у вас нет необходимых навыков, и вы никогда раньше не выполняли подобных работ, сначала рекомендуем попрактиковаться на лишних кусках труб, чтобы не испортить всю систему.

Источник: https://baget-bez-stusla.aystroika.info/novosti/kak-pravilno-rezat-trubu-pod-45-gradusov-kak-pravilno-rezat-truby-iz-raznyh-metallov-pod-45

Как обрезать и сварить трубу под 90 градусов. Как сделать отвод 90 градусов из трубы

Самый простой вариант– найти справочник по изготовлению и монтажу трубопроводов. В нем есть чертежи для изготовления со справочными размерами. Для изготовления потребуется сделать выкройки из картона или плотного листа бумаги, обвести их по контуру на трубе, а затем с помощью болгарки или газа вырезать детали и сварить. Особое внимание следует уделять качеству швов, так как гораздо проще подварить и проверить изделие в еще не собранном состоянии, чем потом лазить по углам и искать течь.

Трубы диаметром до 100 мм гнуться на трубогибе методом нагрева, и как правило не нуждаются в изготовлении специальных фитингов. Обычно для изготовления угла в 90 градусов используется 3-4 сегмента. Если диаметр трубы будет 100-159 мм, достаточно 3 сегментов. При диаметре свыше 159 мм используются уже 4 сегмента. Изготовление фитингов 90 градусов на трубы диаметром более 180 мм возможно с применением 5 и более сегментов, чтобы завихрения потока были не такими большими.

Отвод трубы 90 градусов 100 мм можно сделать своими руками и без использования выкроек. Для этого достаточно отрезать на глазок два куска стальной трубы с углом примерно 30-35 градусов, а третью часть подгонять уже по месту. Если сила завихрений не играет важной роли можно обойтись и вообще двумя кусками трубы 100 мм по 45 градусов, сваренными между собой.

Фитинг из трех сегментов

На трубу 159 мм отвод 90 градусов своими руками сделать можно точно так же как и на 100 мм. Единственная сложность может возникнуть при вырезании раскроенных кусков, так как 159 мм труба идет с усиленными стенками и достаточно сложно режется болгаркой. Именно поэтому трубы диаметром 159 мм и 180 мм проще резать газовым резаком, что будет более быстро и безопасно.

Как отрезать трубу под углом 30 градусов. Резка трубы под сорок пять градусов или другим углом

При различных работах домашние мастера иногда сталкиваются с необходимостью разметки и резки труб под сорок пять градусов.

Существует большое количество приспособлений промышленного производства для резки труб под разными углами, но стоимость таких устройств достаточно высока. В статье будут рассмотрены способы разметки труб под рез в 45 градусов в домашних условиях, без использования дорогостоящих приспособлений.

Разметка и резка профильной трубы

Разметка профильной трубы с первого взгляда представляется достаточно простым делом. Однако, скругленные углы при ручной разметке будут давать серьезную погрешность. По этой причине, удобнее будет сделать простейшее приспособление для разметки профильной трубы. Резка трубы из метала под 45° при использовании этого приспособления упрощается в разы.

Приспособление для резки труб под сорок пять градусов представляет собой отрезок п-образного стального профиля, отрезанный под углом в 45 градусов. Размеры профиля подбираются таким образом, чтобы в него свободно помещалась размечаемая труба. Для изготовления данного приспособления понадобятся следующие инструменты:

• Угломер;
• Чертилка по металлу;
• Угловая шлиф-машина (болгарка);
• Отрезной диск;
• Напильник.

Изготавливается такое приспособление для резки труб достаточно просто. Его удобно использовать для нарезки большого количества труб, например для сварки каркаса ворот из профнастила .

Из профиля вырезается заготовка длиной порядка 20-30 сантиметров. С помощью угломера на одном из торцов отрезка размечается угол в 45 градусов. После разметки, с помощью болгарки профиль разрезается. На полученном шаблоне необходимо проконтролировать точность угла. При необходимости шаблон дорабатывается напильником.

Читать также: Перила с элементами ковки фото

Резка трубы под сорок пять градусов с помощью такого шаблона существенно упрощается. Заготовку трубы вкладывают в шаблон и размечают с помощью чертилки. При разметке необходимо проконтролировать длину заготовки. После этого труба разрезается по нанесенным меткам с помощью болгарки.

Труба надрезается по диагональным линиям с двух сторон, после чего прорезаются прямые линии разметки. Такое приспособление для резки труб под углом существенно экономит время и деньги.

Разметка и резка труб под углом круглого сечения

Когда необходимо разрезать круглую трубу под углом в 45 градусов, приспособление, рассмотренное выше, может не подойти. Резка трубы под 45 градусов в этом случае производится по бумажным лекалам, обернутым вокруг заготовки. Лекало для разметки можно скачать тут .

Такие лекала распечатываются из специальных компьютерных программ. Также в интернете можно найти и распечатать уже готовые лекала под наиболее распространенные типоразмеры труб. Какой бы способ резки труб не был выбран, необходимо следить за точностью нанесения разметки. От этого зависит точность реза.

В крупных заготовительных мастерских разметку и резку труб производят на разметочно-отрезном агрегате, который позволяет получать детали трубопроводов с допуском ± 1 мм.

В небольших заготовительных мастерских и на монтажной площадке разметку труб производят на разметочных стеллажах, применяя обычный разметочный и измерительный инструмент: линейки, рулетки, чертилки, шаблоны и др.

Разметка трубы заключается в определении ее заготовительной длины и нанесении необходимых осей. Разметив трубу для резки, на ней намечают начала всех изгибов, отверстия для врезки отборов и тройников.

Для изготовления гнутого отвода и определения длины заготовки должны быть известны радиус (R) и угол (а) загиба трубы, длина свободных концов или длина прямого участка между отводами. Длину заготовки (рис. 1) определяют по формуле

Читать также: Крепеж сипа к стене

Где LОбщ – длина заготовки, м;

L= π/180*αR – длина изогнутом части, м;

L1 = L – S – длина прямого участка, м;

L2 = L1-S‑длина второго прямого участка, м; .

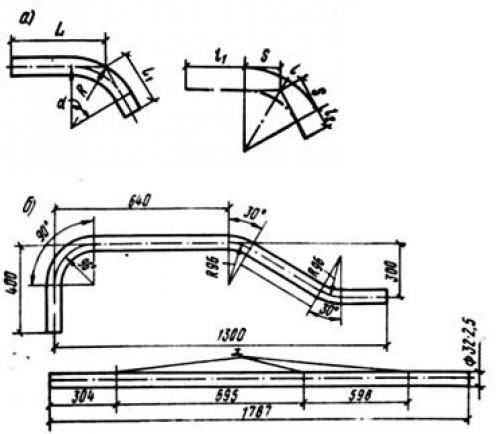

Рисунок 1. Разметка трубы для изгиба

• а – разметка отвода;
• б – участок трубопровода.

При пересечении двух труб тройник реза намечают по приспособлению, которое изготавливают на листе плотной бумаги. Вначале вычерчивают в двух проекциях и в натуральную величину пересечение двух труб, как показано на рис. 2. На врезаемой части трубы строят полуокружность, которую обычно делят на шесть частей (точки 1, 2, 3, 4, 5, 6). Через эти точки проводят прямые параллельные оси трубы. На второй проекции делают аналогичные построения, прямые проводят до пересечения с контуром трубы, в которую нужно сделать врезку (точки 0, 1, 2, 3). Проводя из этих точек параллельные прямые, как показано на рисунке, получим точки 0l, 1l, 2l, 3l, 4l, 5l, 6l.

Шаблон для резки круглой трубы под 45 градусов. Стусло для резки труб

Есть несложный инструмент, часто используемый в быту, в основном для работ с деревом. Называется – стусло. Так вот, это же приспособление подходит для резки труб, причём под разными углами.

Стусло имеется в продаже, но при желании его всегда можно сделать своими руками и подогнать конструкцию под нужный диаметр трубы:

1. Взять деревянную доску шириной, равной диаметру трубы, длиной 400-500 мм.
2. Взять ещё две доски тех же размеров, но по ширине увеличенных на толщину первой доски.
3. Из трёх досок собрать конструкцию в виде перевёрнутой буквы «П», где в качестве основания установлена первая доска.
4. В центральной части конструкции разметить прямоугольник, две стороны которого проходят по внутренним границам боковых досок.
5. Разделить прямоугольник диагоналями и по линиям, полученным на верхних гранях боковых досок, сделать пропилы вниз до основания.

Таким способом изготавливается шаблон для резки под углом 45º. Но с помощью транспортира можно разметить практически любой угол и сделать пропилы под рез трубы для конкретного угла.

Преимущество стусла — инструмент пригоден для неоднократного применения. Работа с инструментом допустима до такой степени износа стенок прорезей, пока они смогут обеспечивать высокую точность реза. Рекомендуется изготавливать стенки инструмента из материала более высокой прочности, чем дерево.

Такой выглядит возможная конструкция стусла – приспособления, благодаря которому также можно резать трубы под разными углами. Однако стусло, как правило, удобно применять для реза труб малых

Преимущества способа очевидны – простота, лёгкость изготовления инструмента (стусла), экономичность, универсальность. Недостатки работы с таким вариантом оснастки – необходимость подгонки размеров стусла под трубный диаметр при условии выполнения точного реза. То есть для каждой трубы придётся делать свой инструмент.

Также с помощью стусла резать трубу можно только ножовкой по металлу или секатором (для пластиковых изделий). Для работы с толстостенными металлическими трубами под рез болгаркой этот инструмент не подойдёт.
