Наиболее часто в домашнем хозяйстве используют прямоугольный или квадратный трубный металлопрофиль с толщиной стенки не более 3 мм, а нарезка на отдельные отрезки необходима при проведении работ по сборке сварных каркасов.

Чтобы правильно порезать трубу, используют дополнительные приспособления для обозначения и разметки линии реза, некоторые из устройств выполняют функции опорной грани для режущего диска.

Нюансы работы с прямоугольным сечением

Заготовки прямоугольного сечения намного проще резать вдоль и поперек с любыми углами, чем цилиндрические элементы, которые сложно удержать в неподвижном состоянии на ровной поверхности. Поперечное обрезание заготовок под любым углом не представляет особых сложностей – линия нужного углового уклона проводится на боковой грани и всегда совпадает с расчетной (круглые элементы требуют использования специальных лекал, просчитываемых на компьютере, для совмещения их граней под углом, отличным от прямого).

Толщина стенок металлопрофиля при использовании в бытовом хозяйстве редко превышает 5 мм – его легко резать при помощи углошлифовальной машинки любым диском по металлу.

Рис. 2 Виды способов поперечной разметки

Какой используется инструмент

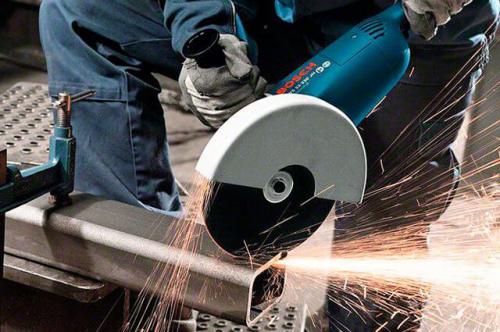

Как отмечалось выше, основным инструментом для резки металлических деталей в бытовых условиях является углошлифовальная машинка, при ее отсутствии можно воспользоваться ручной ножовкой по металлу или электролобзиком, который также может резать материалы из металла специальным полотном с алмазным покрытием.

Для резки болгаркой используют отрезные электрокорундовые диски, не предназначенные для проведения шлифовальных операций. В качестве вспомогательного инструмента пригодится рулетка, металлическая линейка, различные виды струбцин, карандаши и маркеры для нанесения разметки.

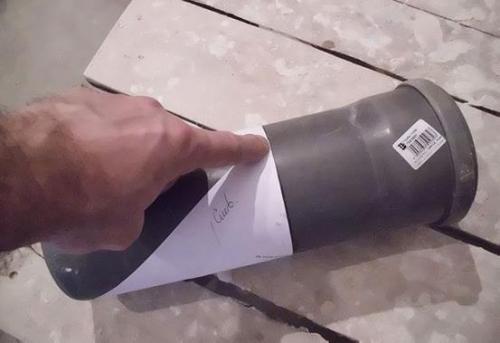

Бумажное лекало для трубы

Применение бумажного листа является простым методом разметки прямоугольного или квадратного профиля для точного обрезания под углом 90 или 45 градусов по направлению к его оси.

Чтобы сделать разметку для поперечной резки под углом 90 градусов, берут лист бумаги и оборачивают им трубу до точного совмещения краев, после чего их склеивают. При данном способе линия реза очень хорошо видна в отличие от нанесения ее карандашом или маркером по краю шаблона.

Как отрезать трубу под углом 60 градусов. Резка трубы под сорок пять градусов или другим углом

При различных работах домашние мастера иногда сталкиваются с необходимостью разметки и резки труб под сорок пять градусов.

Существует большое количество приспособлений промышленного производства для резки труб под разными углами, но стоимость таких устройств достаточно высока. В статье будут рассмотрены способы разметки труб под рез в 45 градусов в домашних условиях, без использования дорогостоящих приспособлений.

Разметка и резка профильной трубы

Разметка профильной трубы с первого взгляда представляется достаточно простым делом. Однако, скругленные углы при ручной разметке будут давать серьезную погрешность. По этой причине, удобнее будет сделать простейшее приспособление для разметки профильной трубы. Резка трубы из метала под 45° при использовании этого приспособления упрощается в разы.

Приспособление для резки труб под сорок пять градусов представляет собой отрезок п-образного стального профиля, отрезанный под углом в 45 градусов. Размеры профиля подбираются таким образом, чтобы в него свободно помещалась размечаемая труба. Для изготовления данного приспособления понадобятся следующие инструменты:

• Угломер;
• Чертилка по металлу;
• Угловая шлиф-машина (болгарка);
• Отрезной диск;
• Напильник.

Изготавливается такое приспособление для резки труб достаточно просто. Его удобно использовать для нарезки большого количества труб, например для сварки каркаса ворот из профнастила .

Из профиля вырезается заготовка длиной порядка 20-30 сантиметров. С помощью угломера на одном из торцов отрезка размечается угол в 45 градусов. После разметки, с помощью болгарки профиль разрезается. На полученном шаблоне необходимо проконтролировать точность угла. При необходимости шаблон дорабатывается напильником.

Читать также: Перила с элементами ковки фото

Резка трубы под сорок пять градусов с помощью такого шаблона существенно упрощается. Заготовку трубы вкладывают в шаблон и размечают с помощью чертилки. При разметке необходимо проконтролировать длину заготовки. После этого труба разрезается по нанесенным меткам с помощью болгарки.

Труба надрезается по диагональным линиям с двух сторон, после чего прорезаются прямые линии разметки. Такое приспособление для резки труб под углом существенно экономит время и деньги.

Разметка и резка труб под углом круглого сечения

Когда необходимо разрезать круглую трубу под углом в 45 градусов, приспособление, рассмотренное выше, может не подойти. Резка трубы под 45 градусов в этом случае производится по бумажным лекалам, обернутым вокруг заготовки. Лекало для разметки можно скачать тут .

Такие лекала распечатываются из специальных компьютерных программ. Также в интернете можно найти и распечатать уже готовые лекала под наиболее распространенные типоразмеры труб. Какой бы способ резки труб не был выбран, необходимо следить за точностью нанесения разметки. От этого зависит точность реза.

В крупных заготовительных мастерских разметку и резку труб производят на разметочно-отрезном агрегате, который позволяет получать детали трубопроводов с допуском ± 1 мм.

В небольших заготовительных мастерских и на монтажной площадке разметку труб производят на разметочных стеллажах, применяя обычный разметочный и измерительный инструмент: линейки, рулетки, чертилки, шаблоны и др.

Разметка трубы заключается в определении ее заготовительной длины и нанесении необходимых осей. Разметив трубу для резки, на ней намечают начала всех изгибов, отверстия для врезки отборов и тройников.

Для изготовления гнутого отвода и определения длины заготовки должны быть известны радиус (R) и угол (а) загиба трубы, длина свободных концов или длина прямого участка между отводами. Длину заготовки (рис. 1) определяют по формуле

Читать также: Крепеж сипа к стене

Где LОбщ – длина заготовки, м;

L= π/180*αR – длина изогнутом части, м;

L1 = L – S – длина прямого участка, м;

L2 = L1-S‑длина второго прямого участка, м; .

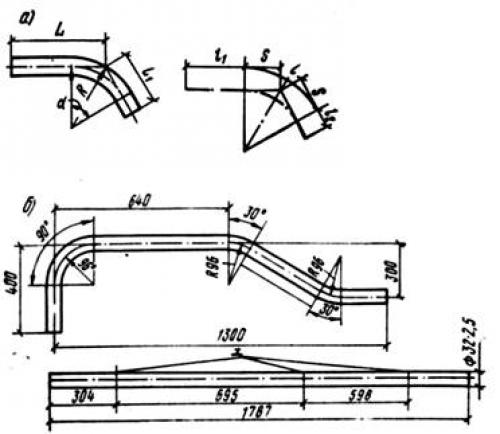

Рисунок 1. Разметка трубы для изгиба

• а – разметка отвода;
• б – участок трубопровода.

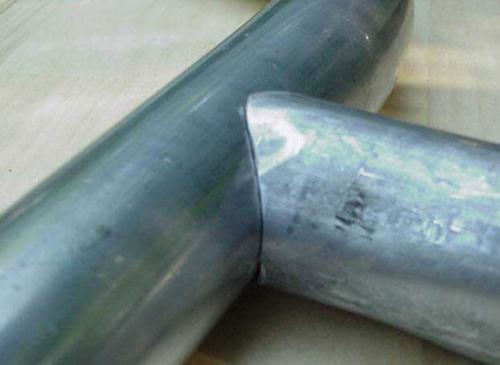

При пересечении двух труб тройник реза намечают по приспособлению, которое изготавливают на листе плотной бумаги. Вначале вычерчивают в двух проекциях и в натуральную величину пересечение двух труб, как показано на рис. 2. На врезаемой части трубы строят полуокружность, которую обычно делят на шесть частей (точки 1, 2, 3, 4, 5, 6). Через эти точки проводят прямые параллельные оси трубы. На второй проекции делают аналогичные построения, прямые проводят до пересечения с контуром трубы, в которую нужно сделать врезку (точки 0, 1, 2, 3). Проводя из этих точек параллельные прямые, как показано на рисунке, получим точки 0l, 1l, 2l, 3l, 4l, 5l, 6l.

Лекало для резки трубы под 90 градусов. Как отрезать трубу под углом – варианты разметки для круглой и профильной трубы

При монтаже трубопровода часто требуется разрезать трубу под определенным наклоном. При выполнении этой задачи большую роль играет точность. Существует несколько простых способов, как отрезать трубу под углом.

Неправильный разрез трубы приведет к невозможности монтажа конструкции той формы, которая изначально задумывалась. Например, если планируется поворот системы на 45 градусов, то необходимо выполнить разрез трубы под 45 градусов. Для выполнения задачи понадобятся инструменты для разметки и болгарка (ее можно заменить ножовкой по металлу).

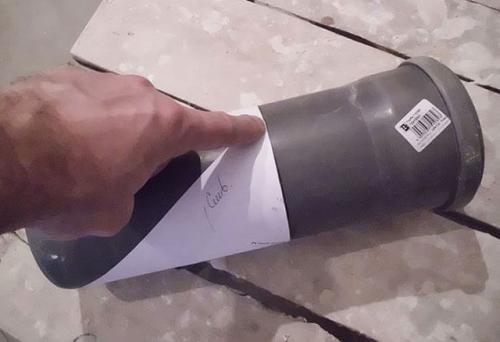

Разметка угла бумажным листом

Разметка бумажным листом является одним из простейших способов выполнения задачи. Необходим квадратный лист. Он складывается ровно по диагонали. Полученный шаблон для резки труб необходимо обернуть вокруг изделия таким образом, чтобы длинная сторона шла параллельно его сечению.

Тогда на меньшей стороне образуется угол в 45 градусов. Остается разметить линию разреза с помощью строительного карандаша или маркера по листу бумаги.

Рекомендуется замотать участок разметки узким скотчем, чтобы нечаянно ее не стереть. Данный метод отлично подходит для длинных крупных труб с местом разреза примерно посередине изделия.

Способ разметки с помощью емкости с водой вместо лекала

Данный способ разметки подходит для труб небольшого диаметра, которые планируется разрезать под определенным углом поблизости к краю. Для начала необходимо подготовить глубокую емкость с водой. На ней отмечается планируемый угол наклона. Теперь нужно аккуратно погрузить конец изделия в жидкость, наклонить его к метке, а затем вытащить.

В результате таких действий на нем появится четкая линия контакта с водой, ее нужно выделить. По ней и выполняется срез трубы под углом. Этот способ лучше всего подходит для работ, когда требуется многократное нанесение разметки.

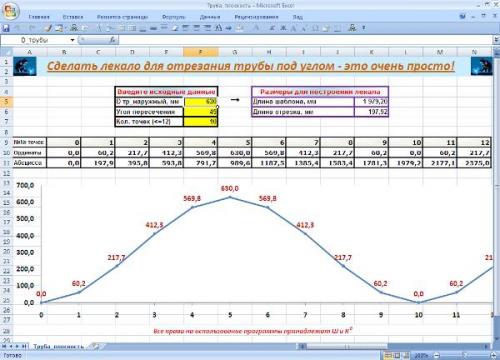

Использование программы для компьютера

Для реализации данного способа разметки труб для резки потребуется компьютер со специальными программами. Для начала необходимо составить чертеж, на котором указаны поперечные размеры изделия, а также планируемый угол разреза. Нужно получить виртуальный шаблон.

Распечатайте его на принтере. И тут стоит понимать, что чем больше диаметр трубы, тем больше потребуется листов для его печати. Затем нужно аккуратно вырезать детали чертежа со всех страниц и склеить, лучше всего использовать для этого канцелярский скотч. Остается приложить шаблон к трубе и нанести разметку.

Данный способ решения проблемы отличается высокой точностью. Все необходимые программы можно скачать в интернете, они бесплатные для загрузки и использования. Там же получится найти лекало для резки труб под углом. Остается просто его распечатать и вырезать. Для выполнения разметки лекало просто оборачивается вокруг трубы.

Как отрезать профильную трубу под углом

Разметка профильной трубы отличается от круглой. Ее ручное выполнение может привести к значительной погрешности. Лучшим способом решения проблемы является создания шаблона для резки из того же самого профиля, но большего по диаметру.

Потребуется маленький отрезок профильной трубы. На нем с использованием угломера отметьте угол в 45 градусов. Теперь при помощи болгарки необходимо отрезать часть заготовки по маркированной линии. Края среза нужно отшлифовать, устранить дефекты. Остается просто вставить в шаблон для резки труб под углом первоначальное изделие. Затем нужно нанести разметку по линии среза большего профиля. А уже по ней разрезается сама труба.

В тексте описаны способы, как резать трубу под углом в 45 градусов. Когда разметка уже завершена, рекомендуется использовать болгарку. С ее помощью получится выполнить ровный разрез. Ее заменить можно с помощью ножовки по металлу. Еще разрезать изделие получится сваркой, но нужен опыт обращения с инструментом, в противном случае будут неровности. Читайте также: " Как ровно отрезать трубу – инструменты и способы отрезания ".

Сейчас в строительных магазинах можно найти специальные инструменты для разреза труб. Но легче и дешевле самостоятельно изготовить шаблон.

Шаблон для резки круглой трубы под 45 градусов. Резка под 45 градусов

Обычно, для того, чтобы повернуть трубу на 45 градусов используют фитинги, отводы с углом поворота 45 градусов, выполненных из того же материала, что сами трубы, если трубы стальные, то и повороты привариваются из стали. Для ПНД труб существуют электросварные или литые отводы под 45 градусов (заметим, что компрессионных фитингов с таким углом поворота в России найти практически невозможно).

Но, если все же нужно отрезать трубу круглого сечения из стали или различного вида пластмасс, то для этого понадобится лекало для резки труб под углом, форма которого рассчитывается ручным или машинным способом. Задача существенно упрощается, если под углом сорок пять градусов необходимо отрезать металлический профиль квадратного сечения.

Для обрезки на скорую руку можно воспользоваться обычным листом бумаги, сложенным по диагонали, с помощью которого размечают поверхность для будущего реза. Применяя сложенную бумагу, поступают следующим:

• проводят на прямой поверхности профиля в месте, где выполняется рез, строго перпендикулярную линию;
• прикладывают сложенный по диагонали лист бумаги к боковой поверхности острым концом к линии таким образом, чтобы верхний край бумажного треугольника находился заподлицо с верхней стороной металлического профиля.

Рис. 2 Самодельный шаблон для резки трубы под 45 градусов

• проводят карандашом линию по боковой части листа под углом 45 градусов, после чего бумажный угол прикладывают к другой боковой стороне и обводят его карандашом (лучше воспользоваться тонким маркером).

Для отпиливания можно использовать болгарку с диском по металлу, проводя в начале тонкую линию по разметке, после чего постепенно ее углубляя до полного отделения кромок.

При работе с болгаркой необходимо учитывать следующий фактор — при полном обрезании кромок диск может быть поврежден об острый угол, что приведет к его выходу из строя, а при отсутствии защиты на болгарке даже к травмам работника. Поэтому угловые кромки желательно не обрезать до конца, а оставлять узкую канавку и затем обламывать, зашлифовывая впоследствии выступ.

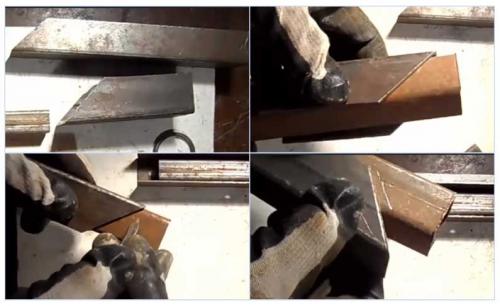

Изготовление шаблона для обрезки металлопрофиля

Если необходима нарезка большого количества труб, можно сделать шаблон из металлопрофиля большего диаметра по бумажному листу приведенным выше способом. Угол наклона проверяют транспортиром или строительным угольником — в этом случае две кромки обрезанных деталей шаблона соединяют.

При работе на разрезаемую деталь в нужном месте одевается шаблон и плотно прижимается, разметка наносится остро заточенной чертилкой при обводке шаблонного контура. Деталь обрезается в несколько заходов с постепенным углублением канавки.

Рис. 3 Отрезание металлопрофиля с помощью стусла

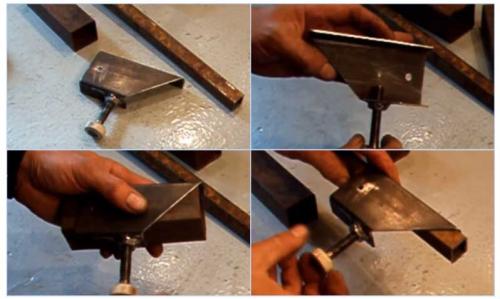

Стусло для резки труб своими руками

Использование шаблона не слишком удобно — приходится совершать рез по линии, держа болгарку на весу, что приводит к большим погрешностям. При наличии сварочного аппарата можно сделать простое стусло — направляющие для диска болгарки, не дающие ему уходить в сторону.

Для этого используют сделанный ранее шаблон, в боковой части которого просверливают отверстие и приваривают гайку. При работе самодельное стусло надевают на профиль, в его гайку вкручивают болт и прижимают устройство к профильной поверхности. Болгаркой с диском по металлу проводят рез, слегка прижимая диск к боковой поверхности устройства. Понятно, что при длительной работе края в стусле постепенно стачиваются, и хотя процесс происходит одновременно на всех кромках, с течением времени появятся некоторые погрешности. Поэтому устройство лучше сделать из твердого износоустойчивого металла, чтобы увеличить срок его службы и получить более точный инструмент.

Лекало для резки трубы под 45 градусов. Как выполняется резка профильной трубы

Профильные трубы получили широкое применение в быту. Материал используется для сооружения тепличных комплексов,, столов и иной садовой мебели, навесов, качелей и иных малых архитектурных форм. Именно по этой причине важно знать, как правильно выполняется резка профильной трубы под углом 45 градусов, 90°и так далее, а также вдоль.

Отрез профтрубы

Способы резки труб

Чтобы отрезать профильную трубу, в том числе и под определенным углом, можно использовать следующий инструмент:

1. углошлифовальную машинку – болгарку (рисунок выше). Такой способ чаще всего применяется в бытовых целях, так как отличается простотой и доступностью оборудования;
2. ножовку по металлу. Использование ножовки не отличается сложностью, но процесс выполнения работы достаточно трудоемкий;

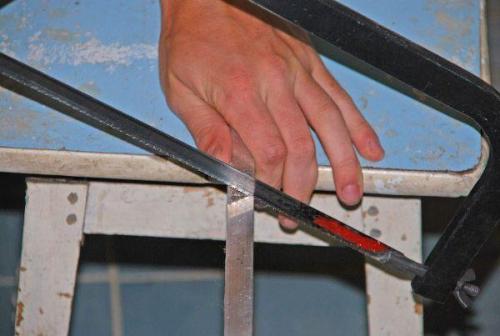

Применение ножовки по металлу для резки профтруб

1. электрический лобзик. Для резки металла потребуется приобретение специальной пилки с алмазным покрытием. Работа выполняется достаточно быстро;

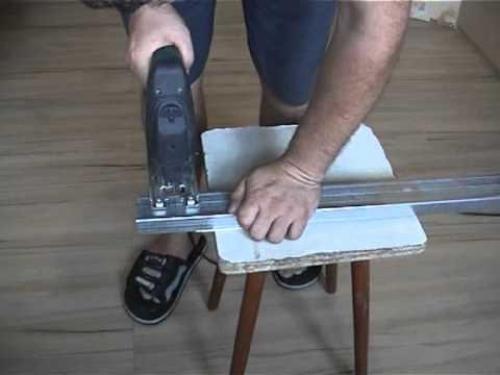

Резка профтруб электролобзиком

Применение электролобзика и ножовки невозможно для резки толстостенных профильных труб или труб, отличающихся большим диаметром.

1. специальный станок для резки труб. Оборудование чаще всего используется профессионалами, так как отличается высокой стоимостью. В настоящее время специалистами используются два вида станков:

• оборудование с механической резкой, которая выполняется отрезным кругом или специальной пилкой;
• оборудование с лазером. Лазерная резка является более точной по сравнению с механическими аналогами.

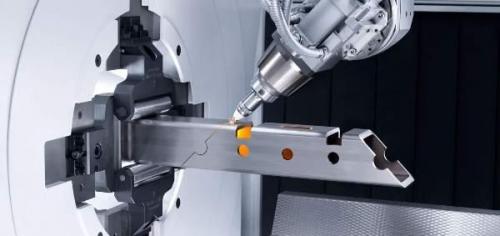

Использование специального станка с лазерной резкой

При выборе любого способа важно уделить особое внимание техники безопасности. В ходе резки профтруб образуется металлическая стружка, которая может повредить руки и глаза мастера, поэтому перед выполнением работы важно надеть перчатки и защитные очки.

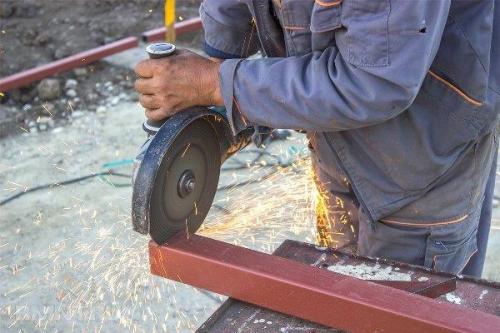

Как отрезать профтрубу болгаркой

Наиболее популярным способом резки в бытовых условиях является применение болгарки. Как ровно резать болгаркой профильную трубу? Основная проблема выполнения работы заключается в корректной разметке.

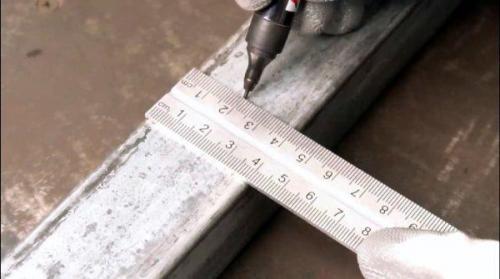

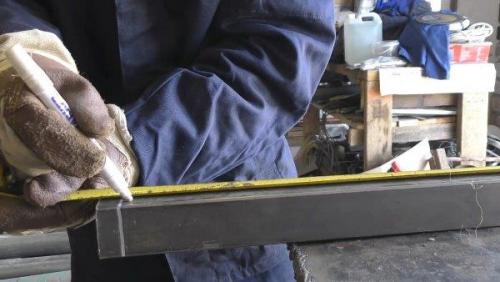

Для нанесения разметки можно использовать:

• рулетку, угольник, маркер (карандаш), строительный уровень. Простейшие инструменты позволяют достаточно точно разметить угол реза, но в ходе выполнения работы углошлифовальная машинка может отклониться от заданной линии (оборудование не опирается на подставки, а находится на весу, то есть в руках мастера), что приведет к ошибке. По этой причине данный способ используется крайне редко;

Нанесение разметки для реза при помощи угольника

• бумажное лекало;
• стусло.

Применение бумажного лекала

Самое простое приспособление для корректной резки под углом, например, для изготовления– это лекало, изготовленное из плотной бумаги.

Бумажное лекало позволяет точно выполнить рез профильных труб под углами 45° и 90°.

Чтобы сделать рез под прямым углом (90°), необходимо:

1. плотным листом бумаги обернуть трубу и добиться полного совмещения краев;
2. зафиксировать лист в данном положении;
3. режем профильную трубу вдоль края бумаги.

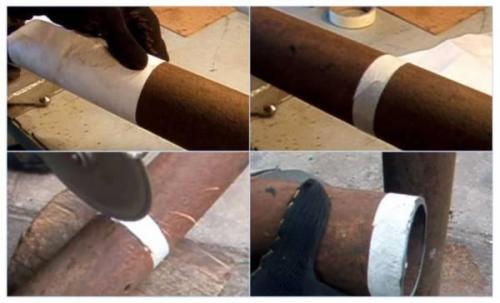

Рез трубы под прямым углом

Чтобы произвести рез профтрубы под углом 45°, необходимо сложить лист бумаги пополам (по гипотенузе) и обернуть трубу так, чтобы совместить острые концы полученного треугольника.

Лекало для отрезки под углом 45°

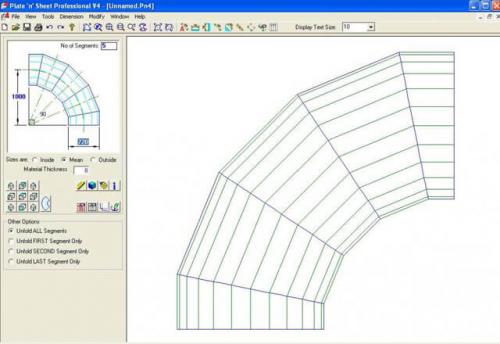

Профессиональными мастерами используются специальные компьютерные программы, позволяющие более точно создать бумажное лекало для резки профтруб под любым углом.

Автоматическое изготовление бумажного лекала компьютерной программой

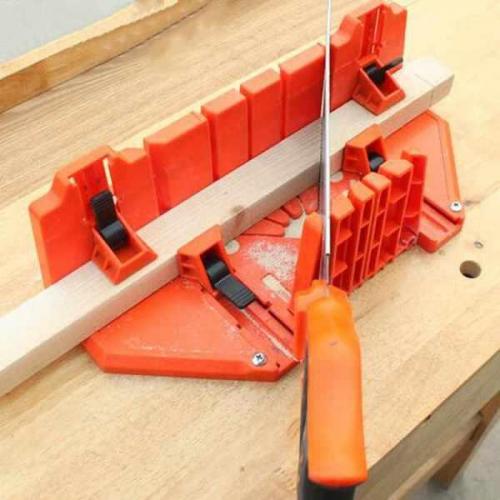

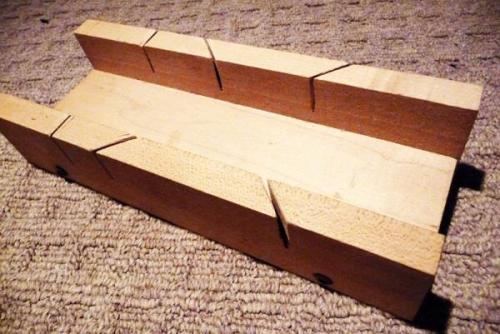

Использование стусла

Корректно отрезать профтрубу под каким-либо углом позволяет строительное стусло. Приспособление применяется в следующем порядке:

1. профильная труба закрепляется внутри устройства и выравнивается под определенным углом;
2. при помощи встроенной ножовки делается предварительный рез;

Рез под углом при помощи строительного стусла

1. труба вынимается из стусла и прорезается по заготовке болгаркой. В данной ситуации место реза будет выделено и риск ошибки сводится к нулю.

Готовый мерительный инструмент отличается высокой стоимостью. Чтобы снизить финансовые затраты при выполнении строительных работ можно изготовить аналог стусла самостоятельно. Для этого изготавливается деревянный каркас с нишей под трубы и при помощи мерительных инструментов наносятся насечки под разными углами.
