Размер трубы для русской печи. Труба кирпичной печи
Давайте для начала определимся, что значит правильно вывести трубу печи и чем это будет отличаться от «неправильно»? Правильно, это когда:
- Печь будет топиться без проблем.
- Труба не будет причиной возгораний.
- Крыша вокруг трубы не будет протекать.
- В трубе не будет собираться конденсат.
- Все сделано качественно и надолго.
Поэтому я не буду набивать текст статьи рекомендациями «в какой руке держать мастерок», а остановлюсь только на важных моментах. И, конечно, подскажу некоторые строительные фишки и технологии — нет, не авторские и эксклюзивные, но помогающие далеким от печных дел людям.
И так, критерии выбора и требования при установке трубы на кирпичную печь следующие:
- Цена вопроса — многие ищут более бюджетные варианты.
- Влияние на процесс эксплуатации печи — труба не должна создавать препятствий хорошей тяге.
- Трудоемкость установки.
- Долговечность и ремонтопригодность.
- Пожарная безопасность — ввиду близости легковоспламеняющихся конструктивных элементов потолка и крыши.
И так, печь (русская, шведка или голландка) в доме сложена. Желательно кладку конструктивных элементов дымовых каналов заканчивать на расстоянии не менее 20 см от потолка во избежание возгораний.
Завершающим этапом остается вывести трубу. В последнем колодце монтируется задвижка и до чердачного перекрытия можно выкладывать кирпич на ребро или в полкирпича в продолжение стенок колодцев, а далее есть некоторые нюансы.
Как правильно вывести трубу печи через потолок
Выпиливаем в потолке отверстие. Его размер должен быть таким, чтобы от внутренних стен дымохода до досок потолка расстояние было не менее 25 см.

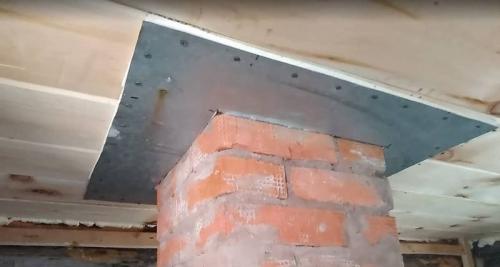

Чтобы обезопасить дом от пожарных ситуаций, можно использовать один из двух вариантов вывода трубы через потолок:

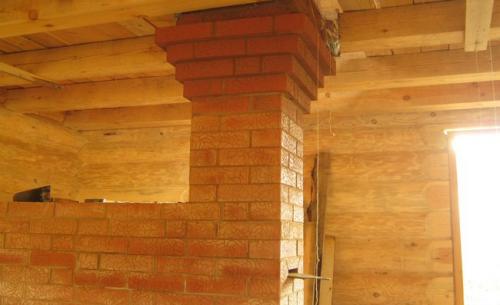

- Делать распушку — постепенное утолщение кирпичных стенок кладкой.
В районе потолка будет достаточно толщины стенок трубы в один кирпич — 25 см.
- Вариант проще — сделать из листового железа окантовку кирпичной трубы с таким учетом, чтобы от дымового канала до деревянных элементов потолка было расстояние не менее тех же 25 см.
На окантовку вокруг трубы укладывается негорючий материал — войлок, пропитанный глиняной суспензией, стекловата, керамзит и прочее, чтобы избежать возможности нагрева и воспламенения расположенных рядом деревянных поверхностей.
К этому вопросу желательно подойти серьезно, махнешь рукой на эти «мелочи» — потом может аукнуться.
Помнится, когда в нашей деревне шел бум подключения газа, многие домовладельцы клали трубы без соблюдения требований ПБ — «поставим пожарнику магарыч и все подпишет». Раз я был свидетелем — приехал пожарник, посмотрел трубу с косяками и сказал: «Я-то подпишу, но жить здесь Вам».
Так что делайте, как положено, жить в этом доме Вам.
Размер дымохода из кирпича. Выбор кирпича

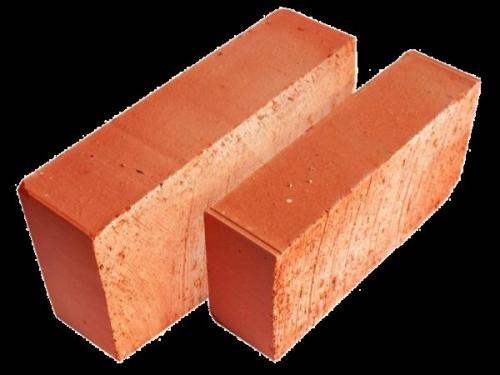

В большинстве ситуаций строительным сырьём для сооружения дымовой трубы становится обычный кирпич красного цвета. Но поскольку бытует мнение, что простой материал не выдержит высокой температуры, некоторые выкладывают дымоход из огнеупорных кирпичей, цена которых значительно выше.
Строители утверждают, что применение огнеупорного кирпича оправдано в тех случаях, когда нужно построить надсадную дымовую трубу. На неё будут воздействовать газы с самой высокой температурой.
Миф о том, что обычный красный кирпич не подходит для строительства печи, может быть развенчан. Обычным кирпичам ничего не угрожает даже при температуре выше 800˚C. А внутри дымохода не бывает настолько жарко.
Красный кирпич активно используется для сооружения дымоходов, так как он устойчив к воздействию высоких температур
Простые кирпичи не станут поводом для расстройства, если серьёзно отнестись к их выбору. Стоит брать только материал с гладкими боковыми стенками. Кирпичи с неровной поверхностью сделают внутреннее пространство дымохода ещё более шероховатым, что приведёт к значительному загрязнению трубы продуктами сгорания.
Неровности, которые появляются на кирпичах в процессе кладки и создания швов, необходимо устранять смоченной водой губкой.

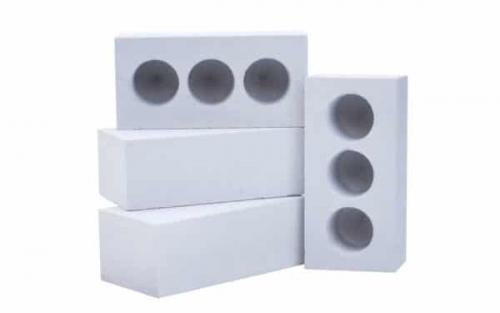

Для сооружения дымовой трубы однозначно не подходит силикатный кирпич. Это строительное сырьё, будучи нагретым, выбрасывает в окружающую среду токсины, отчего может быть использовать исключительно для отделки дома с наружной стороны.
Силикатный кирпич никогда не применяется для строительства дымоходов, потому что он выделяет вредные вещества при нагревании
Во время покупки кирпичей важно рассмотреть края на нескольких экземплярах. Они должны быть совершенно ровными. Хороший кирпич — тот, что отличается идеальной формой параллелепипеда, достаточной прочностью и равномерностью обжига.
Кладку дымохода лучше выполнять из кирпичей размером 25х12х6,5 см.
Какой диаметр трубы лучше для дымохода. Зачем утеплять дымоход для твердотопливного котла?
Для чего нужно утеплять дымоход для твердотопливного котла? Для того, чтобы дымовые газы на выходе из котла не охлаждались слишком быстро. Современные ТТ котлы и так являются устройствами с максимально повышенным КПД. Это значит, что конструкция котла обеспечивает максимальный «отбор» тепловой энергии у дымовых газов в процессе их «путешествия» по теплообменнику котла.
Значит, исходящие дымовые газы, попадая в дымоходную трубу, уже имеют предельно низкую температуру. А если они еще будут продолжать отдавать тепло сквозь стенки трубы в окружающие помещения или уличный воздух, то их движение будет все более замедляться. А значит, опять не будет нормальной тяги в дымоходе.
Чтобы такого не происходило, дымоходная труба для твердотопливного котла или печи должна быть утеплена. Для этой цели проще всего использовать готовые сэндвичи, которые представляют собой двойные цилиндры из нержавеющей стали, пространство между которыми заполнено базальтовым утеплителем или вермикулитом.
Труба дымохода для твердотопливного котла, собранная из сэндвичей по 1,0 и 0,5 метра имеет еще ряд преимуществ, кроме основного – улучшения тяги:
- Простота сборки, т.к. возможен легкий монтаж секций по 0,5 и 1,0 метра
- Коррозионная стойкость нержавеющей стали к внешним осадкам и конденсату в трубе
- Удобное удаление конденсата из дымовой трубы при помощи сливного крана на тройнике
- Привлекательный внешний вид, можно пустить трубу из сэндвичей по фасаду дома
Кроме применения сэндвичей, утепленный дымоход для твердотопливного котла можно получить еще 3 способами:
- Утеплить старую дымовую трубу базальтовым утеплителем или вермикулитом.
- Использовать старую кирпичную трубу от котла или печи, загильзовав ее вставками из нержавеющей трубы.
- Смонтировать утепленный керамический дымоход
Первые два способа относятся к разряду бюджетных. Третий способ – наиболее затратный. Зато он заставит вас забыть о «дымоходном вопросе» на долгие годы.
Устройство дымохода для твердотопливного котла, изготовленного из керамических секций хорошо видно на представленной ниже схеме.
Такому дымоходу не страшен конденсат и он не подвержен коррозии. Кроме того, труба из керамики чрезвычайно огнестойка и не прогорает так, как стальная.
Как влияет диаметр дымохода на тягу. Неправильная конструкция дымохода
Правильная установка дымохода на крыше немаловажна для бесперебойной работы печи
Изначально рекомендуется заострить внимание на его конструкции – у очень высокой тяга всегда сильная, а у низкой – в основном слабая. Наилучшая высота – немногим больше 5 метров
В таком случае неисправности тяги бывают нечасто и явно не зависят от длины трубы.
Следует учитывать, что площадь сечения дымохода должна подходить печи. При небольших размерах сечения и в то же время мощной печи большой объем продуктов сгорания не сможет нормально уйти и требуемая тяга не получается. При несоразмерно большом сечении значительный процент теплоты будет просто уходить на улицу.
Неровные внутренние стенки трубы сильно затрудняют тягу. Определенные препятствия связаны с углами наклона и поворотами дымохода. Если в них регулярно будут откладываться продукты горения, они станут нарушать нормальный выход дыма. Избежать таких последствий поможет грамотная конструкция по стандартам – отвод 45°, поворот 90°.
Форма дымового отверстия также влияет на хорошую тягу. Округлая более благоприятна, а вот с квадратной или прямоугольной часто случаются неисправности. В их углах возникают дополнительные завихрения, слегка ограничивающие общий поток и нарушающие тягу.
Размещение вытяжки немаловажно. Во внутренней части бани она хорошо воздействует на отопительные возможности банной печи
Помимо этого, она обеспечивает сильную тягу даже в большие холода. Проходящий же вдоль наружной стены внешний дымоход прогревается гораздо медленнее, с частым образованием конденсата.
Диаметр трубы для железной печи. Как рассчитать площадь сечения дымовой трубы?
Существует несколько методик расчета оптимального сечения. Например, от размеров топочной камеры очага или от площади поддувального окна печи. Но в этой публикации внимание будет сконцентрировано на той методике, которая основана на оценке объема образующихся в процессе сгораний дымовых газов.
Горение древесины и другого твёрдого топлива всегда сопровождается весьма значительным дымообразованием. И дымоходная труба должна быть в состоянии своевременно отводить эти объемы наружу.
На основе расчётов и опытов специалистами давно уже составлены таблицы, из которых можно получить информацию об удельном дымообразовании для разных типов твердого топлива. То есть какой объем продуктов сгорания образуется при сжигании, скажем, одного килограмма дров, угля, торфа и т.п.
Приведем и мы такую таблицу (в сокращенном варианте). В ней, помимо удельного дымообразования, показаны калорийность топлива (количество тепла, выделяемого при сжигании одного килограмма) и примерная температура продуктов сгорания на выходе из дымоходной трубы. Первая из указанных характеристик нас в заданный момент особо не интересует — просто дает общее представление об эффективности топлива. А вот температура, да, понадобится для расчетов.
| Тип топлива | Удельная калорийность топлива, кКал/кг, усредненно | Удельный объем выделяемых продуктов сгорания от сжигания 1 кг, м³ | Рекомендуемая температура на выходе из дымохода, °С |
|---|---|---|---|
| Дрова со средним уровнем влажности - 25% | 3300 | 10 | 150 |
| Торф кусковой (россыпью), воздушной просушки, со средним уровнем влажность не выше 30% | 3000 | 10 | 130 |
| Торф - брикеты | 4000 | 11 | 130 |
| Уголь бурый | 4700 | 12 | 120 |
| Уголь каменный | 5200 | 17 | 110 |
| Антрацит | 7000 | 17 | 110 |
| Пеллеты или древесные топливные брикеты | 4800 | 9 | 150 |
Как видите, объемы впечатляют. Даже дающие минимальную дымность типы топлива – это уже около 10 кубометров на каждый сожженный килограмм. Значит, просто из соображений физики и геометрии сечение дымоходного канала должно быть в состоянии постоянно отводить эти немалые объемы наружу.
От этого и «пляшем» при расчёте.
