Как работать дисковой пилой. Циркулярные и дисковые пилы, как незаменимые помощники в вашем хозяйстве. Как пилить и настраивать инструмент?

Как работать дисковой пилой. Циркулярные и дисковые пилы, как незаменимые помощники в вашем хозяйстве. Как пилить и настраивать инструмент?

Предтечей современных автоматических пил были орудия из камня, кости, на которые наносились зазубрины с одного края. Начало этому инструменту было положено еще в четвертом тысячелетии до нашей эры. Используют их как в хозяйственных работах, так и при создании различных произведений искусства.

Потом на смену камню и кости пришли медь, железо, сталь. Первые механические пилы появлялись в XXIV веке в Германии. Пилы с электрическим мотором получили широкое распространение только в XX веке.

Как пользоваться циркулярной пилой

Как правильно работать с инструментом:

• При работе не используйте зажимы, тиски, иные способы жесткого закрепления обрабатываемой детали. Недопустимо удерживать ее руками или корпусом тела.
• Не стоит перегружать инструмент, делая не предназначенную для него работу.
• При сломанной клавише «вкл/выкл» не стоит использовать инструмент.
• При замене аксессуаров, проведении регулировки и прочих работ инструмент должен быть отключен от сети питания.
• Хранение инструмента стоит производить в труднодоступных для детей и домашних животных местах.
• Не забывайте периодически производить техническое обслуживание своего инструмента.

Что можно сделать циркулярной пилой

Принцип работы этого агрегата основан на вращении электродвигателем режущего диска. Конструкция пилы представлена в двух вариантах: ручная или стационарная. Важное отличие этих двух версий в том, что усилие от двигателя на диск в стационарной модели передается через ремень, в ручной же сам диск закреплен на валу. Пила может производить распил дерева как вдоль волокон, так и поперек них, производить выборку четверти. Инструментом можно отпилить мягкий металл, пластик, если использовать специальные диски.

Настройка циркулярной пилы

Перед началом работы следует:

• поставить диск;
• убедиться в надежности его закрепления;
• убедиться в том, что защитный кожух свободно открывается и возвращается в исходное положение при отпускании ручки;
• проверить корректность установки расклинивателя;
• убедиться в правильной работе пилы, продержав ее во включенном режиме 10 секунд без нагрузки.

Отрегулировать пилу перед работой достаточно просто. Для этого необходимо:

1. Настроить положение направляющего шлица на столе и диска с помощью штангенциркуля, ровно поставив направляющие слоты по лезвию. При проверке зуба в передней и задней части лезвия расхождение не должно превышать 0.05 мм
2. Следует проверить параллельный упор с пазом или шлицем. Здесь смещение также не должно быть больше 0.05 мм
3. Необходимо совместить расклинивающий нож с лезвием так, чтобы он оказался на одной линии с лезвием. В случае несовпадения более точная регулировка достигается вращением шайб

Совет! При снятии ножа следует запомнить положение регулировочных шайб, чтобы впоследствии не настраивать их заново.

1. Надежно затянуть крепежные болты, чтобы защитить стол и сам аппарат от вибрации

Для чего нужна дисковая пила

Она предназначена, чтобы осуществлять распил досок хвойных и лиственных пород с влажностью, составляющей не более 50% и толщиной не более 64 мм. Допускается резать фанеру, газобетон, древесно-стружечные, асбестоцементные и цементно-стружечные плиты.

Циркулярная пила. Как ею пилить

Основные этапы работы с инструментом:

• Установите минимальную глубину пропила, отрегулировав величину выхода диска вниз.
• Установите направляющую по размеру детали, измерив длину от края диска до края подошвы пилы. Разметьте материал.
• Сделайте начальный пропил размером 3–5 мм.
• Продолжайте пилить материал, не делая остановок на всем пути хода лезвия.
• Используйте клейкую ленту на месте пропила, чтобы избежать сколов.

Помните , что пила является средством повышенной опасности, и для удобной  и безопасной работы следует внимательно изучить технику безопасности при работе с инструментом.

No related posts.

Как правильно ставить диск на циркулярную пилу. Как установить диск на циркулярную пилу

Диск для циркулярной пилы: выбираем правильно

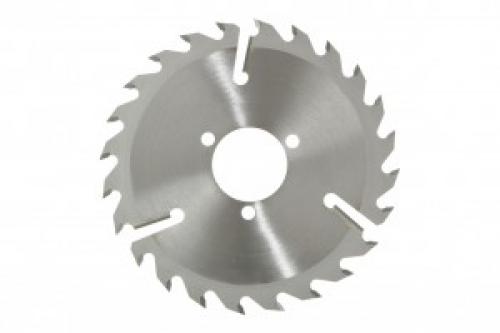

Диск для циркулярной пилы – это рабочий орган, предназначенный для резки различных материалов. Он является неотъемлемой частью, без которой невозможно проводить какие-либо операции по обработке заготовок. Пильные диски используются в стационарных станках и ручном режущем инструменте.

Предназначение

В зависимости от вида диска могут обрабатываться:

• древесина различных пород;
• изделия из древесины – листы ДСП, ОСП, фанера, ламинированное напольное покрытие и другие подобные материалы;
• полимерные вещества и изделия из них, например, органическое стекло, полистирол;
• природный каменный материал, например, мрамор;
• мягкие металлы – алюминиевые, медные сплавы;
• изделия на основе железных сплавов – трубы, листы профнастила и т. п.

Режущий инструмент имеет определённые характеристики, параметры, размеры, назначение, свойства материала, из которого он изготовлен.

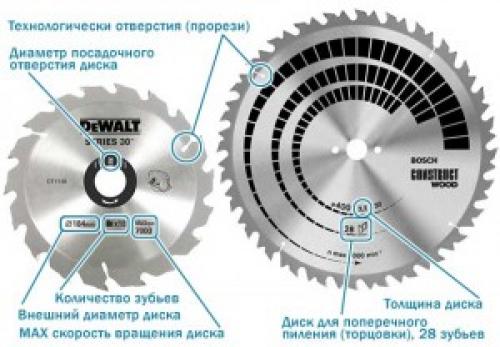

Основные параметры диска для циркулярной пилы

Наружный (внешний) диаметр

Определяется внутренним размером защитного кожуха– диск с большим диаметром не установится на пилу с меньшими габаритами кожуха. Основные размеры режущего инструмента для ручных циркулярных пил располагаются в диапазоне 130-250 мм. Внешний диаметр на скорость резки не оказывает существенного влияния, но определяет глубину прорезания. С увеличением пропила значительно нагружается двигатель, происходит нагрев металла диска и самого обрабатываемого изделия.

Внутренний, посадочный диаметр

Имеет несколько размеров: 16, 20, 22, 30, 32. Важный параметр – диаметр должен соответствовать размеру силового вала на пиле, под которую подбирается диск. На некоторых моделях дисков расположены дополнительные отверстия, фиксирующие диск на штифтах.

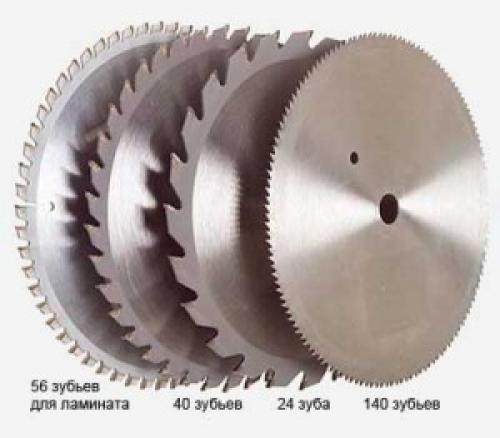

Количество зубьев на диске

Влияет на такие параметры, как скорость резки ичистота обработки. С уменьшением количества зубьев скорость обработки увеличивается, улучшаются условия для отвода стружки, но ухудшается чистота пропила. При увеличении числа зубьев рез получается более чистым, но возрастает нагрузка на двигатель. Условно по количественному соотношению диски можно разбить на три группы:

• большое количество резцов, находится в диапазоне 80-90 шт.;
• среднее количество (40-80 шт.);
• малое количество (10-40 зубьев).

Диски со средним количеством резцов относят к универсальному типу. Ими можно обрабатывать мягкую и твёрдую древесину, выполнять поперечные и продольные резы, применять для обработки различных изделий из древесины.

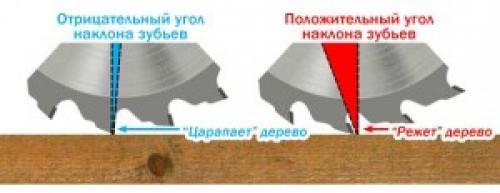

Наклон зуба

Определяется отклонением от радиуса дискаповерхности режущей кромки. При отклонении к тыльной стороне зуба наклон называется отрицательным, при обратной стороне наклона – положительным. Для продольного пиления целесообразнее применять зуб с положительным наклоном, так как в процессе обработки происходит своеобразный захват материала, наезд диска на деталь, что способствует более быстрому резу заготовки в целом. Наклон зуба подразделяют:

• стандартный наклон – угол изменяется от 5° до 15°;
• положительный, агрессивный наклон составляет 15-20°;
• обычный, отрицательный угол лежит в диапазоне от 0° до -5°.

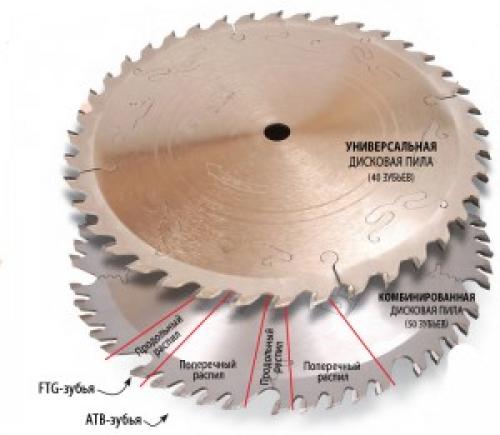

Конфигурация зубьев

Каждый тип резца сконструирован и выполнен для решения определённой задачи. Подразделяются:

• Плоский резец – применяется для быстрого продольного пиления мягкой или твёрдой древесины, имеет обозначение FT.
• Сменный резец – имеет последовательно чередующийся сменный наклон зубьев в одну илидругую сторону. Резцы дают ровный и достаточно чистый пропил. Применяется для поперечного и продольного реза древесины, обработки фанеры, ОСП, ДСП и композитных плит, обозначаются символом ATB.
• Комбинированный резец – это последовательная смена групп из сочетания четырёх сменных резцов (ATB) и одного плоского (FT). Обозначаются как Combi. Этот тип диска относят к универсальным из-за возможности выполнять разные виды пропилов.
• Трапециевидный плоский резец – выполнен из следующих друг за другом плоских зубьев. Более высокий заточен под трапецию, низкий является плоским. Применяется для обработки древесины и изделий из неё, для полимерных материалов и мягких цветных металлов. Имеет обозначение TCG.
• Сменный резец с увеличенной наклонной боковой частью – разработан для обработки материала, склонного к раскалыванию, а также для чистового поперечного пиления. Обозначается HiATB.

Почему дисковая пила пилит криво. Факторы, влияющие на точность пиления и угла наклона формируемой кромки

Первым и самым важным фактором здесь является, то, что фактически у подавляющего большинства лобзиков отсутствует как таковая система направления пилки. Ее наличие бы позволяло устранить погрешности в соосности плоскостей пилки, штока, правильность геометрии самой пилки , ее зубьев. Учитывая незначительную толщину и прочность пилок это имеет огромное значение. К примеру, у ленточных пил система направления ленточного полотна представляет из себя целый комплекс направляющих и опорных подшипников, позволяющих удерживать пильное полотно в допустимо стабильных границах движения. У лобзика же пила фактически "висит в воздухе" и закреплена жестко только в штоке. Упорное колесико на системе маятникового хода не удерживает пилку по вертикали - она там гуляет с довольно большой амплитудой. Причем это наблюдается на многих, даже вполне качественных и дорогих брендах. Как, например, на моем

На гифке ниже хорошо виден значительный ход пилки, как внутри опорного ролика, так и ролика в маятниковом механизме и самого механизма.

В итоге пилка запросто уйдет в сторону "при первой же возможности", а "возможность" будет, и, в свою очередь, обусловлена следующими факторами:

• Толщина обрабатываемого материала Вы, наверное, обращали внимание, что чем тоньше обрабатываемый материал, тем точнее идет пилка. В заготовках же большой толщины уход в сторону - обычное дело. Дело в том, при большой толщине и, как следствии, большей площади соприкосновения материала с пильным полотном, малейшее отклонение от вертикали обеспечивает формирование самостоятельного направляющего паза в материале, в котором и будет дальше двигаться пилка, причем из-за увеличения силы трения и повышения температуры металла в местах трения, может даже произойти фактически отпуск полотна, с изменением его физико-механических свойств. Наверное видели не раз такие пилки с зонами побежалости на плоскостях.
• Свойства древесины и других материалов Учитывая, что обрабатываемый материал бывает совершенно различных свойств - от мягких и однородных по строению и до твердых и свилеватых - это также напрямую влияет на пиление. Также как и однородность. Такие материалы, как ДСП и МДФ имеют более однородную структуру, не имеют внутренних напряжений, свойственных массиву дерева, поэтому обеспечить вертикальность хода там несколько легче.

Настройка ручной циркулярной пилы. Точная настройка циркулярной пилы

Как самостоятельно настроить циркулярную пилу. Среди всех инструментов для обработки древесины, циркулярная пила занимает особое место. Это тот инструмент, без которого обойтись нельзя. Какую то конкуренцию может составить ленточная пила, но она есть далеко не у всех мастеров.
От правильной настройки пилы зависит безопасность работы, это пожалуй главный критерий. Кроме этого, точность распиловки поможет не только сократить время на обработку деталей, но и заметно повысить качество.

Есть специальные наборы точных инструментов для настройки, но они чаще используются на крупных предприятиях. Как минимум необходимо иметь под рукой рулетку, металлическую линейку, угольник, набор слесарных ключей и калибровочные пластины для заточки и развода зубьев.

Настройку проводим только при выключенном и полностью остановленном оборудовании. Начинаем с визуального осмотра станка и проверки всех движущихся деталей. Сюда входят шкивы, ремни, подшипники, регулировочные фиксаторы и прочее. Ремни проверяем на наличие трещин и износа, шкивы должны быть хорошо подтянуты, ручьи выставлены строго друг против друга. Обратите внимание, изношенные шкивы сами по себе резко сокращают срок службы ремней и подшипников.

Возможные корректировки станка: При необходимости надо выровнять шкивы привода, выставить их точно друг против друга в одной плоскости. Хорошие станки меньше подвержены вибрациям, поэтому настройки шкивов редко сбиваются. Другое дело легкие универсальные станки, там вибрации больше. Чаще всего настройка шкивов осуществляется выравниванием двигателя, для точности сразу к двум шкивам прикладывается ровная металлическая линейка, выставляется двигатель и затягиваются болты. Близко к теме самодельная циркулярка.

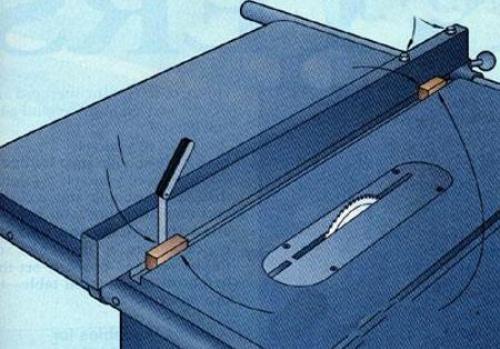

Далее проверяем как установлена пила относительно направляющей линейки. Проверку проводим угольником, в качестве точки отсчета берем направляющие ручьи на столешнице, или в крайнем случае край рабочего стола.

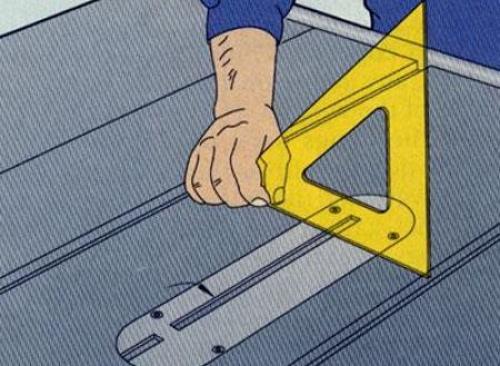

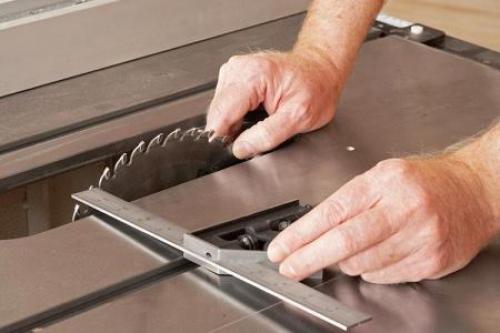

Если нет специальных мерительных инструментов, то замеряем линейкой-угольником расстояние от зуба пилы до края стола, на входе и выходе пильного диска. Собственно главное не точное расстояние краев пилы от кромки стола, а точный размер от направляющей линейки. Поэтому пилу отдельно выставляют, если ваши рабочие приспособления ходят по столу в направляющих ручьях.

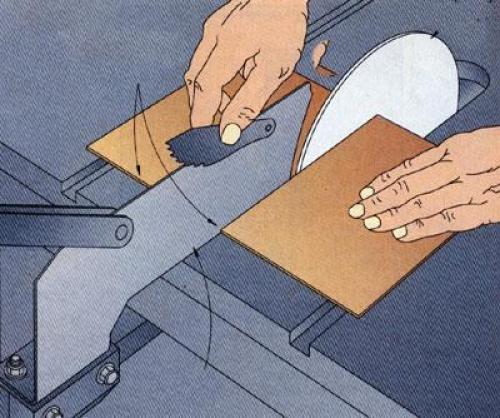

Обратите внимание и на расширяющий клин за пилой. Если клин толще, чем ширина развода пилы, то работа будет тяжелой и небезопасной. Другой момент, иногда при распиливании толстых витых досок нагрузка на инструмент такова, что клин может согнуться. А с гнутым клином это уже совсем не работа, детали при распиливании будут уходить в сторону.

Для упрощения установки пилы на вал, в некоторых станках ставится съемная планка, которая закрывает расширенный зазор в рабочем столе. Для этой планки главное, чтобы она не торчала выше поверхности стола. Ставить планку глубже так же не желательно. Для работы с большими заготовками это не так важно, а вот мелкие детали будут проваливаться. Кроме этого обязательно проверьте, чтобы зубья пилы не цеплялись за планку. Надо оставить зазор на игру пилы под нагрузкой. Ещё информация работа на циркулярке.

Для пилы есть ещё один важнейший показатель, диск должен быть выставлен строго под углом 90* к поверхности рабочего стола. Правда эту настройку делают редко, она реже сбивается. Проверить уровень просто, возьмите точный металлический угольник, поставьте на стол и придвиньте к пильному диску. Проверять лучше без развода, в интервале между зубьями. Для точной настройки на большинстве станков есть специальный болт с тягой.

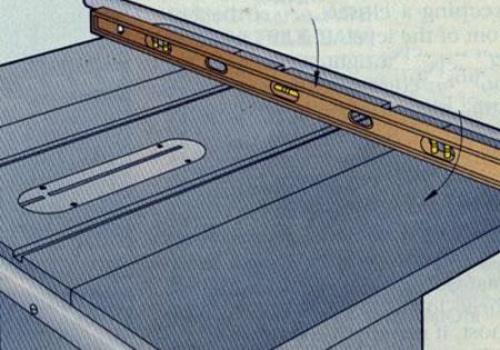

Проверьте уровень направляющей линейки не только относительно расстояния до краев пильного диска, но и вертикальность относительно стола. Если направляющая линейка будет выставлена точно, то это позволит Вам делать ровные пропилы, пазы и даже короткие шипы на циркулярке.

Что можно делать дисковой пилой. Где применяют циркулярные пилы

ВсеИнструменты.ру

Конструктивно,– это, прежде всего, стальной диск с нанесенными на его окружности режущими зубьями. Дисковые электропилы широко используются для разрезания и заготовки древесины, металла и многих других материалов. Выполнить чёткий прямолинейный пропил, быстро, а главное качественно распилить древесину любой породы, не используя при этом дисковой пилы весьма трудновыполнимо.

Их можно поделить на три типа: стационарные, ручные, настольные циркулярные пилы. Подробнее:

• стационарные – это большие профессиональные электропилы, применяемые на деревообрабатывающих и лесозаготовительных предприятиях;
• настольные – относятся скорее к среднему классу электропил, удобны в использовании, применяются также на деревообрабатывающих предприятиях, а также в мастерских или для бытовых нужд;
• ручные – самый “народный” сегмент электропил, наиболее распространен в бытовом применении.

Проводя выбор электроинструмента нужно учесть множество факторов: от мощности двигателя и числа оборотов до системы быстрого торможения и защиты от перегрева. Поэтому продажа циркулярных пил – ответственная работа. И продавцу важно не ошибиться, чтобы удовлетворить запросы данного клиента.

Первостепенным и главнейшим параметром пилы, определяющим ее мощность, габариты, массу и цену, является максимальная глубина пропила.

По глубине пропила дисковые пилы делятся на 4 класса

• малые дисковые электропилы с глубиной пропила 40-46 мм;
• средние дисковые пилы с глубиной пропила 50-55 мм;
• большие с глубиной пропила 65-70 мм;
• профессионального класса с глубиной пропила 65-140 мм.

Для бытовых нужд вполне достаточно электропилы малого или среднего класса. В профессиональном использовании более удобен инструмент с большим диаметром диска. Наибольшей популярностью пользуются средние дисковые пилы, как некий компромиссный вариант между большим и маленьким прибором.

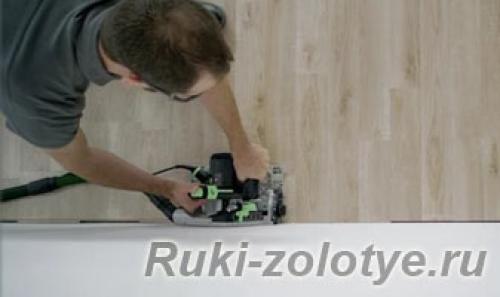

Чем отличается дисковая пила от циркулярной. Погружные пилы — отличия от простых циркулярных.

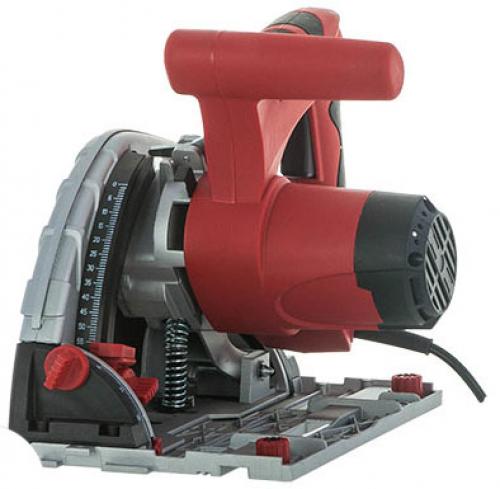

Вот, загорелся покупкой себе очередной игрушки — погружной циркулярной пилы  ElitechПД1255П14 в дополнение к своей BlackDecker , встроенной в стол .

Долго думал, взвешивал ЗА и ПРОТИВ и все-таки решился, тем более, что по акции в комплект входят шина со струбцинами, и противоскольной прокладкой и даже диск (хотя его то, как раз, не хвалят).

Чем же отличается такая циркулярная пила от обычных настолько, что я решил прикупить вторую? Давайте разберемся.

Первое, что бросается в глаза — это положение диска.

Пильный диск у погружной пилы располагается над подошвой и целиком скрыт защитным кожухом. Сам диск расположен максимально близко к краю, а «голова» подпружинена. Как и в обычных циркулярках, имеется возможность регулировать глубину и угол реза. Нередко такие пилы имеют регулировку числа оборотов и плавный пуск (более дорогие модели).

Отличается и сам принцип работы. Нет, понятно, что мотор крутит пильный диск, который, в свою очередь, пилит материал. Отличается процесс ведения пилы по заготовке (он немного напоминает работу с погружной базой фрезера ). Перед работой нужно задать глубин и, если надо, угол наклона диска. После этого, включаем пилу, разблокируем «голову», погружаем пильный диск в заготовку на выставленную глубину (превысить ее не даст ограничитель) и ведет инструмент по линии (в идеале, по шине).По окончании распила ослабляем нажим и «голова» сама поднимается пружиной, убирая диск из заготовки.

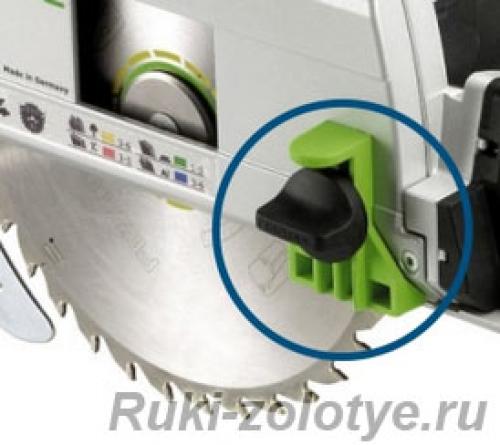

Кроме этого, погружные пилы специально приспособлены для работы с шиной (имеют специальные пазы на подошве).

Что же нам дает такая конструкция?

Точность пиления. Конечно, с задачей пиления совладает и обычная циркулярная пила. Во-первых, за счет целиков точно соответствующих положению пилы, кроме этого есть целик напротив режущей кромки. Он служит для определения границ пильного диска (для своевременного погружения и удаления диска из материала). Таких меток имеется два комплекта: для работы с шиной и без.

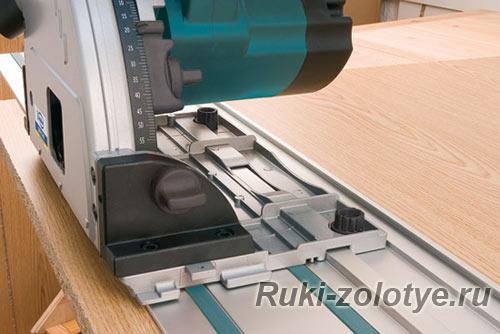

Благотворно на точность пиления влияет и совместимость с шиной .  То есть, достаточно провести на заготовке пару точек, точно выставить шину и мы получим точный рез в нужном месте. Для нивелирования небольших перекосов имеются эксцентрики, которыми можно отрегулировать параллельность диска краю шины.

С шиной можно фуговать — ровно обрезать кромки — длинные доски, что не сделаешь с помощью стандартного параллельного упора обычной циркулярки, хотя с шиной — даже самодельной — вполне реально).

Кроме того, за счет расположения пильного диска с краю подошвы, имеется возможность проводить резы практически вплотную к стене.

Благодаря использованию дисков чистый рез и наличию противоскольных прокладок и вкладышей, коими комплектуются почти все такие пилы, достигается высокая чистота реза. Некоторые пишут, что даже ламиинат можно пилить без сколов . Верится конечно с трудом — попробую — проверю.
проверил ))) противоскольная лента имеется на шине — от сколов защищает неплохо, а вот вкладышами оснащены только пилы Festool

Кожух, полностью закрывающий диск, увеличивает эффективность работы пылесосов, по сравнению с обычными пилами, что благотворно влияет на чистоту на рабочем месте.

В общем и целом, можно сделать вывод, что такая пила не является незаменимым инструментом на рабочем месте, но делает работу более удобной и быстрой. Хотя, как показала практика, если вы занимаетесь пилением ЛДСП без форматно-раскроечного станка, то такая пила просто незаменима .

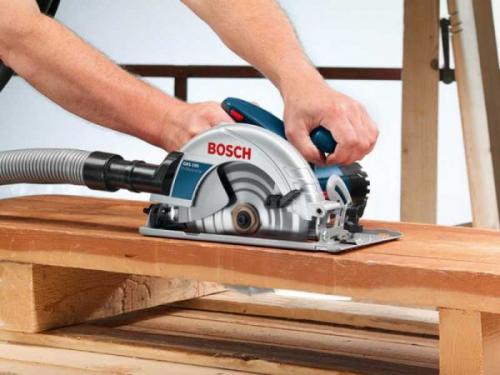

Как ровно пилить дисковой пилой. Циркулярной пилой

Это наиболее удобный инструмент для распиловки досок. По сравнению с некоторыми другими электроинструментами она обладает большей производительностью. Но стоит помнить, что циркулярные пилы различаются характеристиками и областью применения.

Прежде чем покупать пилу, определитесь для каких целей вы будете её использовать. Основным применением циркулярных пил является раскрой или распил досок.

При выборе пилы необходимо учитывать глубину пила. В продаже есть дисковые пилы с глубиной пропила от 30 до 130 мм. Необходимо узнать, с какой толщиной доски вы будете распиливать и, исходя из этого, отдавать предпочтение той или иной пиле.

Также ответственно стоит подойти и к выбору диска для Вашей циркулярной пилы. Если Вам нужно сделать аккуратный зарез, следует выбирать пильный диск с большей частотой зубьев. Если зубья на диске расположены редко, то работа будет быстрее, но гораздо грубее. Важно, что при работе дисковой пилой срезы получаются ровными и практически без сколов. Подробнее об этом рассказано в моей книге. Более подробно о ней в разделе «КНИГИ».

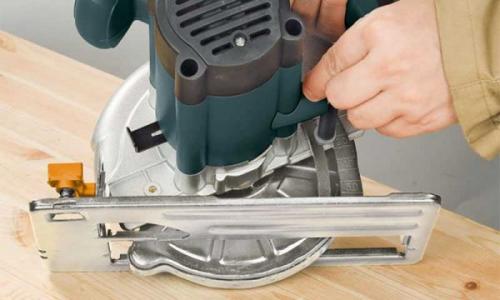

Для начала работы с дисковой пилой выставьте глубину пропила равную толщине Вашей доски. Благодаря этому Вы сможете сделать максимально красивый зарез практически на любой поверхности, не оставив следов.

Но стоит помнить, что если вы делаете рез под 90 градусов, глубина пропила будет одна, а для реза в 45 градусов глубина пропила будет гораздо больше. Затем проверьте, чтобы защитному кожуху ничего не мешало, в противном случае он просто не откроется.

Зафиксируйте доску , необходимо, чтобы в процессе работы она не скользила по столу, для этого требуется упор вдоль и в конце заготовки. Кстати, некоторые пилы оборудованы винтом с накатной головкой, который позволяет установить угол запила. Обычно дисковые пилы имеют диапазон от 90 до чуть меньше 45 градусов, что позволяет делать аккуратные запилы под углом.

Не забывайте о технике безопасности когда работаете с циркулярной пилой. Всегда надевайте защитные очки, а еще лучше маску на все лицо. Помните о том, что почти все инструменты предназначены для правшей, это значит, что все опилки и прочий мусор будут вылетать из-под пилы с левой стороны, поэтому левшам следует больше заботиться о безопасности органов зрения и дыхательных путей.

В какую сторону крутится диск на циркулярке. Как работать на циркулярной пиле

Только из опыта.
Станок для циркулярного пиления это:
- горизонтальный лучше массивный стол в середине которого с вертикальным вращением от электрического привода дисковая пила.
- расклинивающий нож,
- ограждение пилы и
- линейка. Мерная планка, вставленная продольно параллельно диску пилы.
- Вентиляция - для отвода стружки.
На фото еще и каретка - подвижная часть стола с устройствами для крепления изделия.
Направление вращения пилы таковое, что доска прижимается к столу.
Гайка на пиле отворачивается в направлении вращении пилы.
Циркулярная пила предназначена для продольного пиления - по направлению волокон древесины.
Поперечное пиление делают на специальном станке, а на циркулярной пиле только для торцовочных операций с использованием каретки. Только при продольном пилении каретка снимается .
Пила должна быть остро заточенной. А доска сухой.
Тогда при подаче заготовка идет легко, без усилий и без обратного толчка.
Для смазки стола можно использовать солярку.
Сзади пилы должен быть расклинивающий нож. Он не позволяет доске после пропила сжиматься. Сжимание после пропила происходит у сучковатой древесины или ,например, у елки - при сжимании на выходе происходит захват доски пилой, подъем заготовки и травмирующий выброс доски на работающего.
Этого помогает избежать еще и жесткое ограждение пилы.
Но основное его назначение защитное.
Работать на пиле без ограждения режущей ее части не допускается.
Работают на пиле обычно двое. Один подающий, другой принимающий.
Пропускать на станке заготовки длиной менее 500 мм не допускается это опасно.
Для подачи можно использовать деревянный толкатель.
На станке обычно делают обрезные доски - заготовки для последующей обработки.
Для изготовления заготовок одинакового по ширине размера на столе есть ограничительная линейка.
Сначала отрезается кромка, а затем делается калиброванный отрез - отрезанная сторона идет при этом вдоль линейки.
Опытный столяр может легко на бруске любой длины выполнить пропил прямой линии по всей длине.
На станке с циркулярной пилой, при наличии каретки, можно производить чистовое калибровочное торцевание заготовок по длине.
Калибровка делается по линейке или от упора.
Для предотвращение скола на выходе "чистая" заготовка зажимается и отрезается вместе с другой - "черновой".
