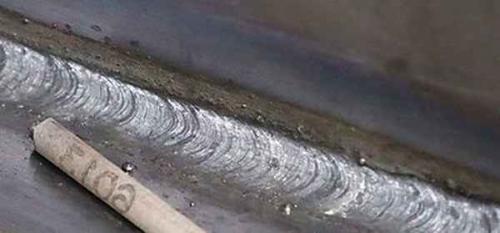

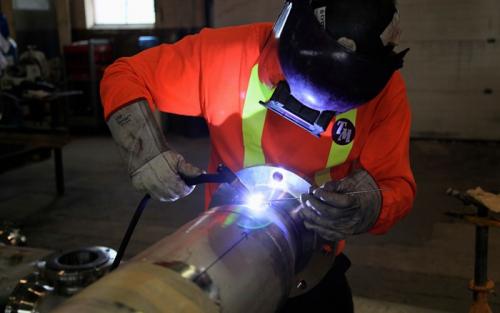

Сварка профильной трубы для начинающих

Чтобы качественно варить профильную трубу необходимо учитывать некоторые особенности. Металлоконструкции из профильных труб уже давно пользуются особой популярностью.

Металлопрокат этот лёгкий и недорогой, легко режется и варится при условии соблюдения определенной технологии. Сварка на, если речь идёт о постоянном токе, и электроды, толщина которых не превышает 3 мм.

Рассмотрим в этой статье особенности сварки профильной трубы. Данные рекомендации помогут начинающим сварщикам быстро освоить технологию сварки труб электродом.

Особенности сварки профильной трубы

Стенка профильной трубы обладает небольшой толщиной, редко превышающей 2 мм. Данный металлопрокат относится к тонкостенным изделиям из стали. Поэтому при сварке профильных труб должны соблюдаться некоторые нюансы.

Вот основные из них:

Варить профильную трубу лучше всего электродом 2 мм;
Нужно выставлять небольшой сварочный ток до 60 Ампер;
Сваривать профильные трубы рекомендуется за один проход.

Так же, как было сказано выше, чтобы избежать прожогов и деформаций, варить профильную трубу лучше всего на обратной полярности. Если речь идёт о сварке инверторным аппаратом, то здесь достаточно переподсоединить вывода.

К плюсу инвертора подсоединяется электрод, а к минусу держатель массы.

Скорость перемещения электрода вдоль стыка

Учитывая небольшую толщину стенок профильной трубы, очень важным моментом является скорость перемещения электрода вдоль стыка труб. Скорость не должна быть слишком маленькой, в противном случае можно получить прожоги.

При сварке профильной трубы рекомендуется заканчивать варить шов до того момента, пока еще не остыли кромки металла. Таким образом, будет выдержана максимально правильная скорость перемещения электрода вдоль шва.

Какие электроды использовать

Если конструкция из металлической профильной трубы не будет подвергаться в процессе эксплуатации чрезмерным нагрузкам, то для её сварки допускается использовать. Электродами с рутиловым покрытием проще всего варить именно начинающим сварщикам.

Рутиловые электроды обладают рядом таких преимуществ, как:

Легко поджигаются, в том числе и повторно;
Они обеспечивают ровную и стабильную сварочную дугу;
Электроды с рутиловым покрытием менее вредные для здоровья сварщика;
Не требуют тщательной подготовки свариваемых металлов.

Однако если нужно, чтобы сварной шов обладал повышенной надежностью и прочностью, использовать рутиловые электроды для сварки профильных труб не рекомендуется. В таком случае лучше отдать предпочтение электродам с основным покрытием, например, УОНИ, и другим.

Также профильную трубу варят и такими электродами, как:

АНО-4 — не менее популярная марка электродов для сварки профильных труб. Не требуют прокалки перед использованием и обладают универсальностью;
МР-3С — востребованы в тех случаях, когда к сварному шву предъявляются высокие требования;
УОНИ-13/55 — электроды с основным покрытием. Используются профессиональными сварщиками. У начинающих с данными электродами могут возникнуть некоторые проблемы;
ОЗС-12 — хорошие электроды для сварки, но они имеют один существенный недостаток, это высокую чувствительность к влажности.

Качество соединения профильных труб сваркой зависит от множества нюансов. Если правильно придерживаться существующей технологии, то и проблем при выполнении этой работы не возникнет.

Сварка профильной трубы полуавтоматом. Суть работы полуавтоматов при сваривании труб

1. Отличительные особенности.

Полуавтоматическая сварка труб не имеет кардинальных отличий от проведения процедуры ручным аппаратом, но по окончании процесса некоторые особенности заметить можно. Полуавтоматический шов будет иметь зигзагообразную форму плавления. Кроме того, сам процесс займет гораздо меньше времени.

Проволока-электрод, используемая в полуавтоматической сварке, может иметь диаметр от 0,8 до 1,2 мм в зависимости от специфики труб. Перед началом работ кромки изделия иногда подготавливают разделкой.

2. Область применения полуавтомата.

Благодаря различным формам агрегата его можно использовать как в цехах промышленных масштабов, так и на отдельном объекте (выездной формат работ).

Полуавтоматическая сварка трубы, как правило, производится на этапе заготовок. Монтаж водопровода, газопровода и оснастки промышленных помещений, как правило, производится на самом объекте при помощи других технологий.

Особенности монтажа имеют значение при выборе типа швов. Так, для соединения двух элементов используют стыковые и нахлесточные швы, а в некоторых случаях – угловые.

VT-metall предлагает услуги:

Для монтажа водо- и газоснабжения мастера выезжают на объект и проводят процедуру непосредственно в эксплуатационных условиях. Для простоты перемещения аппарата его устанавливают на специальный прицеп. При этом работы производятся с применением газовой защиты (например, СО₂).

3. Подготовительные работы.

Чтобы шов получился качественным, а скрепление прочным, следует провести некоторые подготовительные работы. Сперва необходимо нарезать трубы. Затем под углом снимаются фаски (это делается для более глубокой проварки стыков). После этого счищается верхний слой кромок и оцентровывается место соединения.

Для контроля качества операций, проделанных на этом этапе, скос кромок проверяется в нескольких местах, оценивается параллельность деталей изделия (они должны располагаться точно под углом 90° по отношению к центральной оси), осматриваются срезы на предмет чистоты. Наличие на кромках пятен ржавчины или нескольких капель масла существенно снижают прочность сцепления труб. Во избежание подобной ситуации необходимо произвести очистку материала с внешней и внутренней стороны не менее чем на 15 мм от среза.

Для четкой стыковки труб необходимо установить их строго параллельно и сделать вдоль места сцепления несколько прихваток – коротких швов того же качества, что и основной. Это делается для того, чтобы зазор не изменял свою конфигурацию во время проведения полуавтоматической сварки трубы.

Для сварки сложных материалов (поржавевших, оцинкованных и т. п.) полуавтоматическим способом лучше всего подходят медная и алюминиевая проволоки. Именно они дают равномерный и прочный шов в такой ситуации.

Как варить профильную трубу 1 5 мм. Электродуговой сварочный процесс в защитном газе

Соединение профтрубы таким способом выполняется при использовании неплавящихся электродов. Метод применяется для сварки тонкостенных деталей, которые предварительно очищаются и обезжириваются.

Для правильного выполнения процесса нужно тоже знать, какими электродами варить профильную трубу 2 мм. При соединении такого проката применяют вольфрамовые прутки. Их диаметр должен быть 1 мм. Если же у металлопроката толщина стенки превышает 2 мм, тогда используют электроды, у которых размер сечения составляет 1,6 мм.

Правильно выбирать также нужно диаметр сварочной проволоки. Эта ее характеристика тоже зависит от толщины металла. Если она составляет 1 мм, тогда применяют проволоку диаметром от 1 мм до 1,5 мм. Когда толщина стенки профтрубы равна 2 мм – используют проволоку, у которой размер сечения составляет от 2 мм до 2,5 мм.

Сварочная проволока для профтрубы Источник tck-market.ru

При выполнении самого процесса профессионалы удерживают электрод на минимальном расстоянии от места сварки. Это позволяет создать максимально короткую дугу, что улучшает проваривание и повышает качество сварного соединения. Электрод перемещают только в направлении шва. При этом не совершают поперечных движений.

Важно! Подача присадочного материала выполняется плавно. В противном случае происходит разбрызгивание. При этом максимальное количество расходуемого газа должно составлять 12 л/мин.

Важно также правильно устанавливать силу тока, когда выполняется электродуговая сварка профиля в защитном газе. Ее величина должна составлять 50-120 А. На выбор значения влияет толщина металла.

При выполнении электродугового сварочного процесса в защитном газе специалисты используют:

блок и трансформаторный или инверторный источник питания;
газовую горелку;
баллон с газом;
специальные резиновые шланги;
редуктор.

Оборудование для электродугового сварочного процесса Источник 8.allegroimg.com

При завершении электродугового сварочного процесса сначала уменьшают напряжение. При этом газ перекрывают не сразу, а только по истечении 15 секунд после отключения тока.

4 вида сварки труб: какой выбрать для трубопровода и чем они отличаются

Газовая сварка

При использовании этого способа сварочных работ сначала выполняют нагрев места, где соединяются два отрезка трубы. Потом в эту рабочую зону осуществляют подачу присадочного материала. В результате происходит его расплавление и заполнение зазора.

На заметку! Кромки соединяемых профтруб не формируют, если их стенки имеют толщину не более 4 мм.

Газовая сварка профтрубы может выполняться правым или левым способом. Во время реализации первого варианта присадочный материал перемещается за газовой горелкой. Данная техника отличается тем, что место соединения хорошо прогревается. При этом сварщику ничто не закрывает обзор. Он хорошо видит рабочую зону. Поэтому удается снизить расход газа и увеличить производительность. Технология в основном применяется при сваривании профтруб со стенками толщиной более 5 мм.

Технологические особенности газовой сварки Источник ds02.infourok.ru

Вторая разновидность техники используется, когда осуществляется сварка тонкостенного металлопроката. Левый способ отличается тем, что присадочная проволока перемещается впереди газовой горелки.

Сварка инвертором

Этот вид работ представляет собой дуговую сварку при использовании специального аппарата. Он применяется в быту и производственных цехах. Оборудование отличается невысокой ценой, небольшими размерами и незначительной массой. Каждый сварщик должен знать, как правильно варить профильную трубу инвертором.

Инвертор позволяет выполнять сварку труб с разной толщиной стенок. Оборудование идеально подходит для начинающих сварщиков. Ведь такие современные аппараты имеют импульсный режим работы.

Когда осуществляется сварка профильной трубы 2 мм инвертором, сила тока устанавливается в диапазоне от 50 А до 60 А. Если соединяется толстостенный прокат, тогда мастера увеличивают электроток.

При контакте электрода возникает электрическая дуга. В работе используются прутки с покрытием. Оно начинает гореть при возбуждении дуги. В результате происходит расплавление покрытия. Одна его часть перемещается на расплавленный металл, а другая – переходит в газовое состояние. Поэтому рабочая зона не контактирует с воздухом.

Сварка с помощью инвертора предотвращает залипание электродного прутка. При этом процесс выполняется при стабильной дуге, так как применяемое оборудование является источником постоянного тока. Поэтому получается высококачественный сварной шов.

Как сварить профильную трубу встык. Способы сварки

Заранее следует определить, какими электродами и каким способом варить профильную трубу. Методов соединения заготовок сваркой несколько, каждый из них имеет свои особенности, которые и определяют выбор варианта стыковки труб.

Ручная дуговая сварка

Один из самых простых методов, позволяющий получить ровный шов. Для работы подойдёт сварочный аппарат трансформатор или инвертор. Дуговая сварка подходит для соединения профиля с разной толщиной стенок и размером сечения. Если толщина составляет более 4 мм , то края заготовки защищают и обезжиривают.

Для получения прочного соединения дуговой сваркой нужны электроды диаметром в 2, 3 мм, силу тока на аппарате выставляют в диапазоне от 50 до 60 А . Дуговой метод позволяет провести сварку горизонтально, вертикально и даже снизу.

Особенности электросварки

Сварка выполняется с применением неплавящихся (вольфрамовых) электродов. Пруток располагают от ванночки на небольшом расстоянии, это позволит сформировать плотный, безразрывный шов при короткой дуге.

Диаметр электрода подбирают исходя из толщины профиля. Если его стенки не более 2 мм в толщину, то потребуется стержень диаметром в 1 мм. Если соединяемые заготовки толще, то лучше взять электрод диаметром в 1,6 мм. Присадочная проволока выбирается аналогичным способом, то есть она должна совпадать по толщине со свариваемым материалом или быть его чуть толще.

Для электросварки потребуется трансформатор, инвертор, блок питания, оборудование для подачи защитного газа. Расход аргона или другого газа должен быть не более 12 литров в минуту, сила тока зависит от толщины профиля и может быть при электросварке в пределах 50-120 А . Варить нужно заканчивать уменьшением напряжения. Газ перекрывается через 10-20 секунд после прекращения подачи тока.

Газовая сварка

Сварка при помощи газового оборудования ничем не отличается от других способов. Нужная область нагревается, после чего на неё подаётся присадочная проволока. Расплавляясь, пруток заполняет стык. Пруток перемещают строго по направлению стыка, в зависимости от выбранного способа различают две технологии газовой сварки:

Слева-направо . Перемещение присадки происходит за горелкой, благодаря чему рабочая зона оптимально прогревается. При этом сварщик может постоянно контролировать процесс. Этот способ считается наиболее подходящим при варке профиля толщиной от 5 мм;
Справа-налево . Заготовки при выборе такого способа прогорают крайне редко, но подходит он для соединения только тонкостенного профиля.

После остывания швов их желательно зачистить и покрыть антикоррозийным средством.

Важно! Кромки профтруб со стенками толщиной до 4 мм формировать не следует.

Использование контактной сварки

Больше подходит для предприятий, так как требует использования дорогостоящего оборудования и отличается повышенной сложностью. Во время контактной сварки присадочные материалы не используются. Сварка заготовок происходит под высоким давлением электродов с одновременным воздействием на точку стыковки напряжение. Это приводит к плавлению металла и к образованию однородной среды, превращающейся после остывания в монолит. То есть полученное соединение имеет самый высокий запас прочности.

Сварка инвертором

Разновидность дуговой сварки с применением инверторного сварочного аппарата. Инвертор подходит для варки профиля разной толщины. Режим работы современных моделей – импульсный. Для сварки профильной трубы толщиной в 2 мм инвертором нужен ток величиной от 50 до 60 А . Толстостенный прокат соединяется с применением более мощного по силе электротока.

В работе применяется присадка с покрытием. При возбуждении дуги начинается её горение, что приводит и к плавлению покрытия. Частично он уходит на расплавленный металлопрокат и частично преобразуется в газ. За счёт этого зона сварки с воздухом не контактирует. Инверторные аппараты обеспечивают получение ровного и качественного шва.

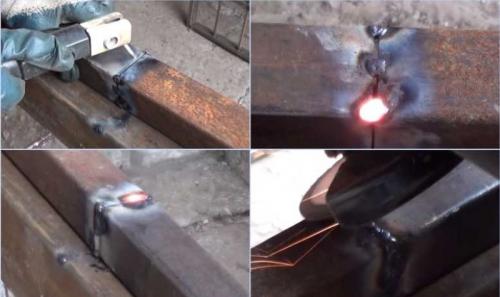

Сварка профиля электродом. Сварка инвертором

Такой электросварочный аппарат получил своё название благодаря процессу преобразования стандартного переменного напряжения 220 В частотой 50 Гц в напряжение постоянного тока. Сварка профильной трубы инвертором считается наиболее простым и надёжным способом соединения двух заготовок. Основными преимуществами используемого агрегата считаются:

хорошо отработана методика проведения работ;
применим для начинающих сварщиков;
исключает залипание электродов;
обеспечивает высокое качество дуги;
удаётся получить хорошее качество шва;
все элементы сварочного аппарата доступны для применения даже для домашней мастерской;
широкая область применения для сварки металлических конструкций.

Его применяют для производства каркаса из профильных труб толщиной от 2 мм. Используя этот метод из профильной трубы можно получить основу для теплиц или мебели.Свариваемыми элементами могут быть заготовки любой длины.Инвертор позволяет сваривать заготовки из различных марок металла с применением соответствующих электродов. В зависимости от толщины стенки, размера профиля трубы выбирают инверторные аппараты, способные обеспечить необходимый режим протекания процесса. Применение инверторных агрегатов используется для прокладки трубопроводов, как внутри, так и снаружи помещения. Благодаря универсальности инверторных аппаратов можно производить сварку под любым необходимым углом. Одним из оптимальных режимов считается работа под углом 90 градусов. В этом случае необходимо применять инструменты и приспособления, обеспечивающие сохранение вертикальность угла в течение всего периода работы. Для получения профиля заданной конструкции с применением трубы 2 мм необходимо аккуратно работать электродом, чтобы не допустить повреждения края заготовки и тем более прожога.

Как сварить профильную трубу под 45 градусов. Предварительные работы с деталями

Перед тем как сварить круглую трубу, ее нужно подготовить к работе, то есть провести предварительную обработку стыков и уточнить все тонкости. Для этого сначала проводится диагностика труб на соответствие ряду технических характеристик, предъявляемых к монтируемой системе, в частности, водопроводу (прочитайте: «Какая сварка водопроводных труб лучше – виды и особенности сварки»).

Согласно инструкции должны быть соблюдены такие условия:

Геометрические размеры.
Наличие сертификата качества, в частности, если это трубопровод для питьевой воды.
Идеально круглая форма труб – никакие дефекты торцов в виде приплюснутого или овального сечения не допускаются.
Одинаковая толщина стенок труб по всей их протяженности.
Химический состав изделий должен соответствовать ГОСТам РФ для тех или иных систем. Данная информация выясняется из технической документации или лабораторными исследованиями.

Далее можно приступать, собственно, к подготовке труб к стыковке и сварке.

Процесс подготовки включает такие стадии:

проверяют ровность среза на торце трубы – он должен быть равен 90º;
торец и участок в 10 мм от него нужно тщательно зачистить до появления металлического блеска;
все следы масел, ржавчины, красок следует удалить и обезжирить поверхность на торце трубы.

Последнее, о чем нужно позаботиться – правильная конфигурация торца. Угол раскрытия кромки должен составлять 65º, а показатель притупления – 2 мм. Дополнительная обработка позволит добиться требуемых параметров.

Такую работу можно выполнить фаскоснимателем, торцевателем или шлифовальной машиной. Профессионалы, работающие с трубами больших диаметров, пользуются фрезерными станками или газовыми и плазменными резаками.

Процесс сварки

Когда вся предварительная подготовка позади, можно браться за сварку. Если у вас нет необходимых навыков, и вы никогда раньше не выполняли подобных работ, сначала рекомендуем попрактиковаться на лишних кусках труб, чтобы не испортить всю систему.

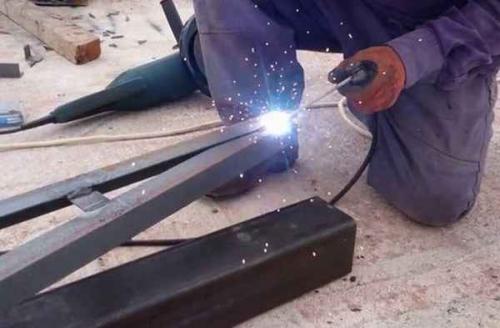

Как варить профильную трубу, чтобы не повело. Повело при сварке —, что делать

Ведёт профильную трубу при сварке — что делать?

Профильная труба является одним из самых популярных видов металлопроката на сегодняшний день. Используя профильную трубу и сварку можно собрать множество полезных и легких конструкций из металла.

Единственная проблема, с которой приходится сталкиваться сварщикам в процессе работы, это температурные деформации при сварке. Толщина стен профильной трубы незначительная, что становится причиной возникновения деформаций и прожогов.

Нередко конструкцию из профильной трубы ведёт, а в самом металле образуются прожоги. Чтобы этого не случилось нужно понимать, как варить тонкие профильные трубы, толщина стен которых не более 2 мм. Какие правила существуют и как не допустить температурной деформации.

Что делать, если при сварке ведёт профильную трубу

Конструкции из профильной трубы чаще всего ведёт по швам, они уходят внутрь вследствие деформаций. Происходит это по причине неправильной технологии сваривания, либо из-за спешки и ошибок. Поэтому главное правило при сварке профильных труб — абсолютно никакой спешки.

Нагреваясь, металл ведёт в сторону, но если не спешить и давать время на остывание, как правило, он возвращается назад. Также при сварке тонкостенных профильных труб рекомендуется придерживаться следующего:

Осуществлять сварку на малых токах (10-60 А);
Не использовать толстые электроды. Максимальный диаметр электрода в данном случае должен быть не более 2 мм;
Точечно прихватывать конструкцию и лишь затем, осуществлять сварку в один проход.

При сварке профильной трубы следует выдерживать короткую дугу. Сильный разрыв и удлинение сварочной дуги, непременно приведёт к образованию прожога. Также, нельзя сильно перегревать металл, нужно давать время на то, чтобы он остыл.

Какие электроды для сварки профильной трубы использовать

Варить профильную трубу рекомендуется электродами, которые предназначены для сварки низкоуглеродистых и углеродистых сталей. Самыми распространёнными марками электродных стержней являются УОНИ, МР-3, ОЗС и другие.

Перед свариванием металлоконструкций рекомендуется прокалить электроды в печи. Это позволит улучшить качество сварного соединения, а также облегчит работу сварщика по разжиганию электродных стержней и получению стабильной дуги.

Как бороться с температурной деформацией при сварке

Чтобы профильную трубу не вело при сварке, нужно заранее предугадать все нюансы:

Сварные швы накладывать, таким образом, чтобы они компенсировали возникающее напряжение;
Предварительно осуществлять изгиб конструкций в противоположную сторону от возникающих деформаций. Температурная усадка позволит выгнуть металл в обратную сторону;
Охлаждать конструкцию естественным путем;
Выбрать правильный режим сварки;
Осуществлять тепловую правку после сваривания заготовок.

В общем, при сварке профильной трубы не нужно спешить. Сначала следует собрать всю конструкцию на прихватках, затем вывести геометрию, и лишь после этогом можно будет всё обварить по углам.

Как варить профильную трубу 3 мм. Сварка профильной трубы – видео уроки

Сам процесс сварки профильных трубопрокатных изделий занимает намного меньше времени, чем подготовительная работа к нему.

Значительную часть подготовительного процесса занимает сборка конструкций и подготовка приспособлений, которые фиксируют заготовки в необходимом положении.

Как осуществляется сварка профильной трубы –

Есть много разных приспособлений, которые предназначаются для сварочных мероприятий . На промышленных предприятиях, где идет серийное и массовое изготовление, применяют специальное механическое и автоматическое оборудование.

Это транспортные устройства и механизмы для установки и кантовки. В домашнем быту применяют приспособления, сделанные своими руками. Как правило, это универсальные конструкции, которые можно быстро собрать, и надежно зафиксировать в них элементы.

Процесс сваривания профильной трубы своими руками является довольно сложным делом, на видео можно наглядно проследить все тонкости этого действия. С этой работой не просто справиться даже мастеру с большим опытом.

Получить прочное соединение, соответствующее нужным габаритам не просто. Для того чтобы получить качественный результат необходима длительная подготовка.

Особенности процесса

Сразу следует заметить, что профильные трубы для сваривания очень удобные:

Они изготовлены со стандартными размерами, поэтому их легко совмещать.
Разновидности сечений дают возможности выбрать деталь для всякого строения.
Равномерность толщины металла.
Сварка профильных трубопроводов своими руками проводится с ровненькой кромкой и гладкою поверхностью.

Трудности, которые возникают

При нагревании заготовки меняют конфигурацию.
При соединении торцов появляются места высокого напряжения в местах углов углах.
Частично может перекрываться просвет трубопрокатного изделия застывшим после раскаливания металлом.

Если внимательно изучить все сложности технологии, то выполнять варку профиля своими руками можно без затруднений.

Качественные результат во многом зависим от того, в какой степени выполнена подготовка. Этот этап включает в себя:

Подбор деталей с нужным размером и сечением. Подрезание по параметрам выполняют пилой по металлу. После сварочного аппарата кромка не выходит ровной, и в итоге становится сложно работать.
Далее все трубы необходимо выровнять. На искривленных участках их может «водить».
Места соединений нужно почистить от ржавых образований. Их чистят до блеска, применяя щетки по металлу. Можно это сделать машинкой для шлифовки.
Кромку нужно выравнивать так, чтобы при соединении не было больших зазоров. Если это сделать тщательно, то при сваривании не придется тратить много усилий.
После этого, части нужно уложить в таком положении, в котором они будут располагаться в готовой конструкции. Для проведения сварочных мероприятий монтируемые запчасти желательно дополнительно закрепить в специальном приспособлении. А убирать крепеж можно после того, когда шов остыл.

Когда все детали подготовлены, можно приступать к делу. Здесь применяют два способа:

Газовая сварка.
Электрическая сварка.

Как выбрать электроды

Выбрать электроды для сварки профильной трубки поможет нижеприведенная таблица:

Толщина стенки трубопрокатного изделия (мм)	Диаметры электродов (мм)	Выставляемый ток на аппарате (А)
2	1,5	до 50
2 или 3	2	от 40 до 80
2 или 3	2,5	от 60 до 100
3 или 4	3	от 80 до 100
От 4 до 6	4	от 120 до 200
От 6 до 8	5	от 175 до 250
От 10 до 24	5 или 6	От220 до 300
От 24 до 50	8

Обратите внимание, данные значения являются рекомендательными!

Перед началом работы стоит провести тестовое сваривание на отдельном участке трубы, чтобы проверить, насколько качественным получиться произведенный шов. И после этого вам будет ясно, какие электроды для сварки подходят.

Как выполняют соединения

Деталь фиксируется своими руками на вспомогательном приспособлении.
Вначале производиться точечное сваривание и трубы прихватываются друг к дружке. Как правило, достаточно это сделать максимум в четырех местах.
После «прихватки» проверяется положение частей. Если нужно, то позиция меняется ударами молотка.
После этого варятся стыки соединяемых изделий. При этом валик разогретого металла оформляют в виде шва для сварки.
Дуга проводится таким путем, чтобы кромка успела расплавиться, а метал при этом, не должен просаживаться.

Инвертор

Сварка профильных трубопроводов инвертором признана самым надежным способом. Инверторы для сварки – это самый прогрессивный источник питания сварочной дуги.

Преимущества этих аппаратов состоят в их небольших габаритах и небольшой массе, это значительно меньше, чем у аппаратов, изготавливаемых ранее.
