Как равномерно разрезать профильную трубу поперек

Как равномерно разрезать профильную трубу поперек

Чаще всего домашние хозяйства используют прямоугольный или квадратный металлический профиль трубы с толщиной стенки не более 3 мм, и при сборке сварных каркасов необходима резка на отдельные сегменты.

Чтобы правильно отрезать трубу, дополнительные устройства используются для маркировки и маркировки косильной лески разреза, некоторые устройства выступают в качестве опорной поверхности для режущего диска.

Нюансы работы с прямоугольным сечением

Прямоугольные заготовки намного легче разрезать вдоль и поперек под любым углом, чем цилиндрические элементы, которые трудно удерживать неподвижными на плоской поверхности. Поперечные заготовки под любым углом не представляют особой сложности. леска желаемого угла рисуется на боковой грани и всегда совпадает с расчетной (круглые элементы требуют использования специальных шаблонов, рассчитанных на компьютере, для соединения их граней под углом, отличным от Прямо).

Рис. 2 Типы методов перекрестной маркировки

Какой инструмент используется

Как уже упоминалось выше, основным инструментом для резки металлических деталей в повседневной жизни является угловая шлифовальная машина, если она недоступна, вы можете использовать ножовку или лобзик, которые также могут резать металлические материалы специальным лезвием с алмазным покрытием.

Электрокорундовые режущие диски, не предназначенные для операций шлифования, используются для резки с помощью шлифовального станка. В качестве вспомогательного инструмента пригодятся рулетка, металлическая линейка, различные виды зажимов, карандаши и маркеры для маркировки.

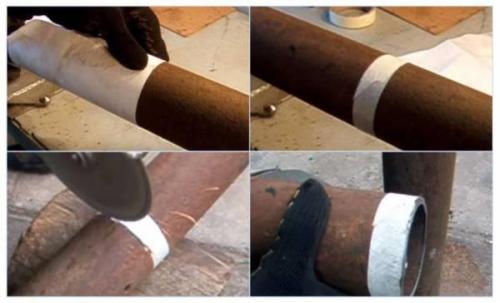

Бумажный шаблон для трубы

Использование листа бумаги. Это простой способ отметить прямоугольный или квадратный профиль для точной резки под углом 90 или 45 градусов к его оси.

Чтобы сделать отметку для поперечной резки под углом 90 градусов, возьмите лист бумаги и заверните в них трубу, пока края не будут точно выровнены, после чего они склеиваются. В этом методе леска разреза очень хорошо видна, в отличие от рисования карандашом или маркером по краю шаблона.

READ Чем Можно Распилить Металл

После этого они обрезают профиль вдоль узорчатой ​​кромки, попеременно со всех сторон, стараясь не допустить полного среза отделочных участков. Это может привести к удару диска от острых углов и его разрушению.

На боковых стенках прямоугольных или квадратных трубок может быть нанесен лист бумаги. Для этого лист бумаги складывают по диагонали, а полученный угол 45 градусов прикладывают к боковым стенкам и делают соответствующие отметки. Чтобы удерживать боковые косые черты на одном уровне, к поперечной косой косильной лески, расположенной под углом 90 градусов к оси, применяется острый угол, который ранее использовался описанным выше способом.

Как отрезать трубу у стены. Как отрезать трубу, несколько методов, какой инструмент нужен.

Есть несколько способов, чтобы отрезать трубу. Все зависит от диаметра, материала из которого она сделана и инструмента, имеющегося у вас под рукой.

С использованием трубореза. Если труба небольшого диаметра из цветного металла, можно воспользоваться труборезом. Максимальный диаметр трубы, который можно отрезать таким инструментом 50мм. Преимущества использования в том, что рез получается очень ровным и аккуратным.

Труборез для цветных металлов

Если имеется труба из стали, то нужен туборез достаточно мощный, для цветных металлов уже будет не актуален. Выглядит он намного габаритнее, заметно тяжелее.
Принцип действия труборезов приблизительно как у закатывающей машинки для банок с соленьями. Имеется твердосплавный ролик, который по мере прорезания трубы, подкручивается. Сначала сделали один два оборота вокруг трубы, подкрутили ролик, сделали еще несколько оборотов, и так далее, до полного среза. Со временем ролик может затупиться, его придется заменить, как правило, в комплекте имеется запасной. Есть и минус при использовании трубореза, им нельзя пользоваться когда труба проходит рядом со стеной и нет возможности ее снять. Вкруговую в таком случае труборез не прокрутить.

С помощью болгарки (УШМ) . Если в наличии есть данный инструмент, то можно воспользоваться им. Потребуется отрезной диск диск по металлу. Главное при резке сильно не давить, делать аккуратно, можно даже сделать разметку на трубе для более точного реза. Подойдет как маленькая, так и большая болгарка, любой мощности.

С помощью ножовки по металлу. Самый недорогой метод, разве что самый затратный по времени. Металл пилится достаточно медленно. Важно не перегревать полотно по металлу, делать перерывы, примерно после каждой минуты работы ножовкой, иначе полотно может сломаться.

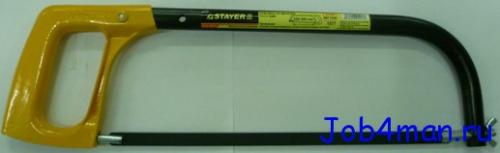

Ножовка по металлу

Для труб из металлопластика хорошо подойдет труборез для метааллопластиковых труб. Максимальный диаметр отрезаемой трубы – 38мм.

Труборез для металлопластиковых труб

Также можно использовать ножовку и болгарку для абсолютно разных задач, например спилить замок и др.

Все эти инструменты без проблем приобретете в строительных магазинах, или же через интернет, с доставкой.

Статья про то, как полировать гранит.

Как разрезать трубу вдоль. Требуемые инструменты

Для того чтобы разрезать трубу вдоль ровно, очень важно подобрать правильный инструмент. От него во многом зависит качество работы. Итак, рассмотрим наиболее подходящие инструменты для работы над трубой:

• Браслетка с прорезью. Это оборудование предназначено специально для выполнения разреза. Оно удобно и позволяет выполнить работу качественно,
• Лобзик. Позволяет выполнить ровный и аккуратный разрез. В этом случае вам не придется приобретать специального оборудования,

• Напильник. И в этом случае разрез получается ровным и качественным. Однако работа как с напильником, так и с лобзиком, занимает достаточно времени,
• Болгарка. Инструмент позволяет выполнить работу быстро и относительно просто. Однако есть и минусы. Разрез получается недостаточно ровным.

Вы можете выбрать тот инструмент, который вам более подходит, или который уже имеется в вашей мастерской.

Выполнение работы

Сначала рассмотрим, как разрезать трубу вдоль ровно посредством браслетки с прорезью. Выполняется работа просто. Требуется надеть приспособление прорезью вверх на конструкцию, а затем, крепко держа конструкцию, выполнить надрез. Затем браслетка убирается, берется пила, помещается в отверстие приспособления. Браслетка крепится прорезью вниз. После этого вы можете разрезать трубу вдоль ровно.

Можно воспользоваться и другим методом. Труба кладется на гладкую поверхность. Затем она крепко фиксируется. Закреплять конструкцию необходимо с обеих сторон. Выполнить это можно с помощью массивных уголков. Для надежности рекомендуется закрепить конструкцию по всей ее поверхности с помощью бруска. Так можно предотвратить ее вращение при выполнении работы.

Затем отмечаются вершины. Шнуркой, смоченной в чернилах, выполняется контур. Измеряется размер окружности. Выполняется шаблон, представляющий собой нить длиной в половину окружности. Он фиксируется на гвоздях. От линии, выполненной ранее, обозначаются точки на другом краю конструкции. Затем можно разрезать трубу вдоль.

Делать это можно при помощи любого из инструментов, описанных ранее.

Есть и третий метод. Обозначаются две точки на поверхности. В соответствии с ними протягивается нить. Для четкого обозначения линии и предотвращения ее забивания строительным мусором можно закрепить на этом месте бумажный скотч. Край его должен соответствовать краю натянутой веревки. Именно этот край и обозначает место, по которому выполняется разрез. После этого можно разрезать трубу вдоль. Если разрез вы выполняется с помощью полотна от ножовки по металлическим поверхностям, для удобства работы рекомендуется прикрепить к краю полотна ветошь или другой материал. Они позволят надежней захватить полотно руками.

Как отрезать трубу без болгарки. Подготовка к работе болгаркой по металлу

Болгарка относится к уровню относительно небезопасных электроинструментов . Получить травму можно от разлетевшегося диска или выпавшего из рук инструмента. В любом случае опасность связана с высочайшей скоростью вращения электродвигателя устройства.

Для увеличения эффективности работы болгаркой, расширения ее многофункциональных способностей, практически употребляют такие дополнительные приспособления :

Их применение позволяет сделать лучше качество распиливания железных заготовок, повысить точность процесса. Также улучшаются условия труда с позиции безопасности, растет его производительность.

Внедрение дополнительных приспособлений позволяет воспользоваться инвентарем как станком, созданным для выполнения различных видов работ.

Чтоб очень обезопасить процесс резки, работать по металлу угловой шлифовальной машинкой следует с соблюдением целого ряда правил. Их условно делят на предварительные и главные (рабочие) мероприятия.

До начала резки нужно выполнить ряд манипуляций.

1. Надеть специальную рабочую одежку и обувь (с противоскользящей подошвой), перчатки из плотной ткани или кожи.
2. Приготовить, из соображений особенностей и вида распиливаемого металла, подходящий диск, и после установить его маркировкой к верху, зажав гайкой.



Проверить применяемые рабочие насадки на предмет наличия разных изъянов, нарушающих их целостность: выбоин, трещинок и иных деформаций.

Пользоваться средствами персональной защиты : очками, респиратором или маской (щитком), а иной раз также и наушниками.

Проверить работоспособность инструмента, надежность закрепления его кожуха (без него работать строго запрещено), состояние питающего шнура с вилкой.

Приготовить место работы: убрать горючие материалы (смазку, горючее, бумагу, тряпки) все мешающие вещи. Накрыть иначе говоря отодвинуть на неопасное расстояние предметы, которые быть повредиться раскаленными металлическими частичками.

При способности распиливаемый материал следует за ранее накрепко зафиксировать, к примеру, в тисках, чтоб убрать вероятные случайные его подвижки. Держать обрабатываемые детали на ладони или меж коленями запрещено.

Как разрезать профильную трубу вдоль. Технология резки профильных труб

Профильные трубы получили широкое применение в быту. Материал используется для сооружения тепличных комплексов, лавочек, столов и иной садовой мебели, навесов, качелей и иных малых архитектурных форм. Именно по этой причине важно знать, как правильно выполняется резка профильной трубы под углом 45 градусов, 90°и так далее, а также вдоль.

Отрез профтрубы

Способы резки труб

Чтобы отрезать профильную трубу, в том числе и под определенным углом, можно использовать следующий инструмент:

1. углошлифовальную машинку – болгарку (рисунок выше). Такой способ чаще всего применяется в бытовых целях, так как отличается простотой и доступностью оборудования;
2. ножовку по металлу. Использование ножовки не отличается сложностью, но процесс выполнения работы достаточно трудоемкий;

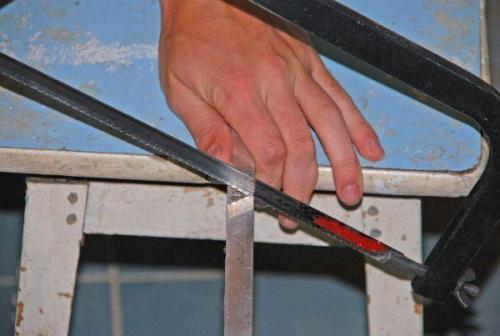

Применение ножовки по металлу для резки профтруб

1. электрический лобзик. Для резки металла потребуется приобретение специальной пилки с алмазным покрытием. Работа выполняется достаточно быстро;

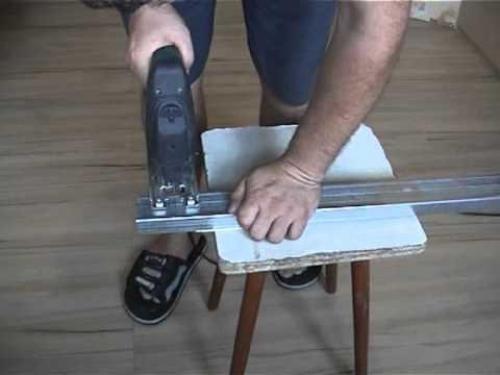

Резка профтруб электролобзиком

1. специальный станок для резки труб. Оборудование чаще всего используется профессионалами, так как отличается высокой стоимостью. В настоящее время специалистами используются два вида станков:

• оборудование с механической резкой, которая выполняется отрезным кругом или специальной пилкой;
• оборудование с лазером. Лазерная резка является более точной по сравнению с механическими аналогами.

Использование специального станка с лазерной резкой

При выборе любого способа важно уделить особое внимание техники безопасности. В ходе резки профтруб образуется металлическая стружка, которая может повредить руки и глаза мастера, поэтому перед выполнением работы важно надеть перчатки и защитные очки.

Как отрезать профтрубу болгаркой

Наиболее популярным способом резки в бытовых условиях является применение болгарки. Как ровно резать болгаркой профильную трубу? Основная проблема выполнения работы заключается в корректной разметке.

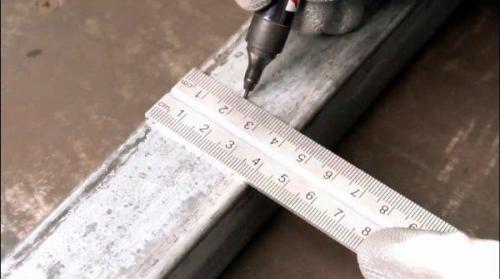

Для нанесения разметки можно использовать:

• рулетку, угольник, маркер (карандаш), строительный уровень. Простейшие инструменты позволяют достаточно точно разметить угол реза, но в ходе выполнения работы углошлифовальная машинка может отклониться от заданной линии (оборудование не опирается на подставки, а находится на весу, то есть в руках мастера), что приведет к ошибке. По этой причине данный способ используется крайне редко;

Нанесение разметки для реза при помощи угольника

Применение бумажного лекала

Самое простое приспособление для корректной резки под углом, например, для изготовления теплицы – это лекало, изготовленное из плотной бумаги.

Чтобы сделать рез под прямым углом (90°), необходимо:

1. плотным листом бумаги обернуть трубу и добиться полного совмещения краев;
2. зафиксировать лист в данном положении;
3. режем профильную трубу вдоль края бумаги.

Рез трубы под прямым углом

Чтобы произвести рез профтрубы под углом 45°, необходимо сложить лист бумаги пополам (по гипотенузе) и обернуть трубу так, чтобы совместить острые концы полученного треугольника.

Лекало для отрезки под углом 45°

Автоматическое изготовление бумажного лекала компьютерной программой

Использование стусла

Корректно отрезать профтрубу под каким-либо углом позволяет строительное стусло. Приспособление применяется в следующем порядке:

1. профильная труба закрепляется внутри устройства и выравнивается под определенным углом;
2. при помощи встроенной ножовки делается предварительный рез;

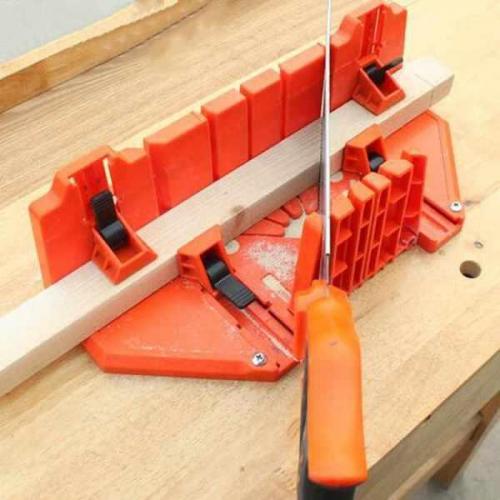

Рез под углом при помощи строительного стусла

1. труба вынимается из стусла и прорезается по заготовке болгаркой. В данной ситуации место реза будет выделено и риск ошибки сводится к нулю.

Готовый мерительный инструмент отличается высокой стоимостью. Чтобы снизить финансовые затраты при выполнении строительных работ можно изготовить аналог стусла самостоятельно. Для этого изготавливается деревянный каркас с нишей под трубы и при помощи мерительных инструментов наносятся насечки под разными углами.

Как ровно отрезать трубу большого диаметра болгаркой. В видео, процесс реза болгаркой:

Надеюсь просмотр был полезным. Трубу здесь я режу большого диаметра и затратил на рез всего три минуты, естественно что затраты времени на рез трубы диаметром от 15 до 25 миллиметров, будут гораздо меньше.
При работе с болгаркой всегда будь в очках — это обязательное условие, для безопасности твоего здоровья.

Так что, дорогие друзья, смело применяйте это в работе и пусть вам всегда сопутствует успех.

Статья до этой строки была написана изначально, и посвящена она в помощь сантам со стажем, о чём пояснил в описании к видеоролику. И что же я увидел по истечении десяти месяцев размещения его на YouTube: 33606 просмотров, 66 лайков и 95 дизлайков. Куча отрицательных комментариев. Печально однако, ни к этому стремился.
Один зритель, именем Владимир Темляк, написал: «всякую хрень показывают лишь бы подзаработать». Интересно в чём тут мой заработок?
Последний комментатор, под ником Jumatatu ta, кинул пару ссылок на фотографии увечных людей. И тут до меня дошло, что многие «хаящие» мой ролик зрители — это простые обыватели, к тому же напуганные страшилками распространёнными в сети интернет. Следующая строка для них:

Уважаемые «сочувствующие», быть может для вас это секрет, но ежедневно миллион человек использует в производстве работ УШМ (болгарка), и пятьсот тысяч из них работает без установленного на ней защитного кожуха.

Вот для этих ребят и был снят ролик, их я хотел познакомить с диском толщиной в 1,2 мм.

Но меня уже задели эти дизлайки и потому решил изучить, что по этому вопросу есть в сети. Какого же было моё изумление по прочтении сайтов располагающихся в ТОПе поисковиков: масса статей написанных про болгарку копирайтерами. Кто это? А я поясню, копирайтер — это человек, зарабатывающий на жизнь написанием статей, то есть ему дают набор ключевых слов ( в нашем случае — болгарка, отрезной диск, несчастный случай), говорят, что статья должна содержать не менее 2-3 тысяч знаков (знак — это буква, символ, пробел и т.п.) и тот шлёпает статью. С таким же успехом завтра он пишет про божью коровку, а послезавтра про космические корабли, а ещё через день про пользу смеси «Турбослим». Я понятно объяснил?

Что может написать, к примеру, в новостном выпуске корреспондент? Конечно какую нибудь сногсшибающую сенсацию, о-о как они любят фразы: «кровью было залито два лестничных марша в подъезде»… и тому подобное. Никогда, никто в новостях не расскажет, что молдованин, или там узбек, или русский, поставил на УШМ кружок не того диаметра… А ЗРЯ!

Нет, не подумайте, я и в мыслях не имел «умолять» серьёзность работы с этим инструментом, но это всего лишь инструмент — ручной инструмент. Ещё раз напомню: ежедневно миллион человек его используют, и пятьсот тысяч из них эксплуатируют без кожуха.

Зайдём с ещё одной стороны.
Якобы учат пользоваться электроинструментом в профессиональных училищах. Вспомните кто там учился, чему Вас там научили? ТБ (техника безопасности) — чуть ли не слово ругательное, в шестнадцать — семнадцать лет голова другим забита.
А кто изучал руководство по эксплуатации после покупки инструмента, так что бы от корки и до корки? Есть конечно такие ребята, но их мало — поверьте уж.
Я к примеру устроился работать в фирму занимающуюся демонтажом старых, и последующим монтажом новых систем водопровода, отопления, канализации, как думаете мне кто объяснял правила пользования? Правильно, никто…, показали кнопку включения и продемонстрировали, как режет! Всё! Вы не представляете, как я поначалу боялся болгарки, и немудрено, держишь её в руках, а она так и норовит вырваться. Бывалые слесаря лишь похихикивают, а у тебя руки дрожат. Сколько таких вновь устроившихся?

А сколько «д,Артаньянов», которым море по колено, сколько среди нашего брата — уйди, я сам знаю, сам умею? Вот именно, таких тоже хватает.
Так вот они, герои сводок — страшилок, я их Вам перечислил.

Вот поэтому я и решил дополнить статью, но предварительно ещё поизучал отзывы, комментарии на специализирующихся форумах. Здесь да, встретил ребят непосредственно сталкивающихся повседневно с этим зверем, но и они друг другу кидают ссылки всё на те же фото несчастных, искалеченных по неосмотрительности людей. Ниже выставляю столь неприятные снимки, не хочется, но без этого никак. Ибо была понятна вся серьёзность, тех рекомендаций, которые дам далее. Я же не в «бирюлики» предлагаю играть.

Как разрезать полиэтиленовую трубу вдоль. Чем резать трубу ПНД?

Процесс порезки полиэтиленовых труб пнд типа – это не такая простая операция, как могло бы показаться на первый взгляд. Ведь трубы из полиэтилена низкого давления имеют очень толстые стенки, а сам конструкционный материал, хоть и поддается механической обработке, но характеризуется еще и высокой упругостью.

Поэтому в данной статье мы разберемся: как и, главное, чем резать трубу ПНД типа. Эта информация пригодится любому сантехнику – и профессионалу, и любителю, – решившему заняться монтажом трубопроводов из полиэтилена низкого давления.

Процесс порезки полиэтиленовых труб пнд

Преимущества ПНД

Из полиэтилена низкого давления можно изготовить практически идеальную трубу, из которой можно собрать и бытовую и промышленную магистраль.

Ведь ПНД труба обладает следующими достоинствами:

• Инертностью к химическим реагентам, что гарантирует долговечность трубопровода. Ведь инертная труба не реагирует и на внешние, и на внутренние «раздражители».

Сочетанием кольцевой жесткости и гибкости. Полиэтиленовые трубы можно «прикопать» на глубину 8-10 метров. Одновременно с этим, такая труба не боится подвижек грунта и гнется под любым углом (при разумном подходе к радиусу изгиба).

• Хорошими звукоизоляционными качествами, что особенно ценят сборщики систем отвода стоков.

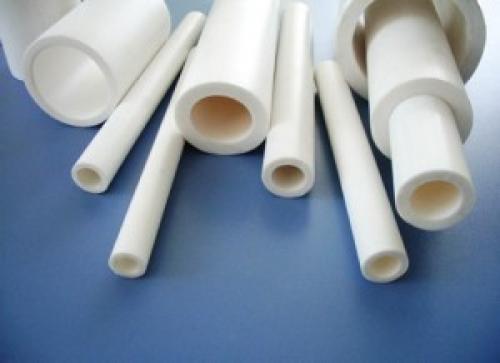

Сортамент ПНД труб

• Отменной морозоустойчивостью — ПНД труба может замерзнуть, но лопнуть – никогда! Ведь благодаря эластичности такая труба переносит любые линейные деформации.

Кроме того, сортамент ПНД труб более чем обширен – пропускной диаметр колеблется в пределах от 15 до 1600 миллиметров. Для конструкторов трубопроводов это хорошо — такой «прокат» можно использовать в строительстве и промышленных, и бытовых и коммунальных магистралей, а вот для сборщиков не очень – разрезать трубу диаметром 100 миллиметров очень сложно, а 1,6-метровое изделие режется только особым инструментом.

Инструменты для резки полиэтиленовых труб

Технологии монтажа ПНД трубопроводов (встык, в раструб и на муфту) выдвигают особые требования к качеству среза. Торец трубы должен быть отрезан строго под прямым углом к центральной оси трубопровода. А на его поверхности недолжно быть заусенцев и заломов .

Поэтому резку полиэтиленовых труб проводят только с помощью особого инструмента и оборудования.

И в число таких «особых» инструментов, в первую очередь, стоит причислить следующие образцы режущего оборудования:

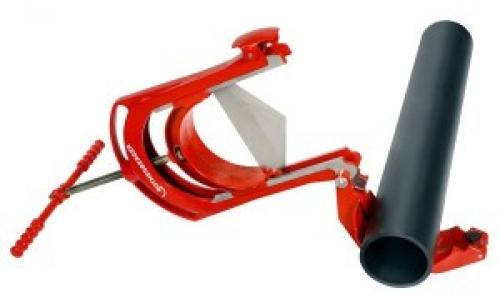

Гильотина для резки полиэтиленовых труб

• Круговые резаки, которые используются для резки бытовых труб — диаметром от 15 до 160 миллиметров. Причем резаки разбиты на три группы: первой разделяют водопроводные трубы, диаметром 15-63 миллиметра; второй – канализационные трубы для внутренней прокладки, диаметром 50-110 миллиметров; а третьей – трубы для внешних магистралей, диаметром 110-160 миллиметров.
•  Гильотины трубные, которые используются для резки «проката» с диаметром от 63 до 350 миллиметров. Причем труборез-гильотина для полиэтиленовых труб гарантирует высочайшее качество среза .
• Ручные труборезы, у которых режущим инструментом является стальной нож, приводимый в движение зубчатым зацепом. Таким инструментом можно разрезать только сравнительно тонкие трубы, диаметром от 15 до 30 миллиметров. Причем после среза торец придется выравнивать калибратором, поскольку стальной нож сминает тело трубы в процессе разделения.

• Электрифицированные резаки, питаемые от сети или аккумуляторов.  Этот инструмент работает в широком диапазоне диаметров. Но его приобретение оправдано только в случае больших объемов монтажа. Поэтому электрические труборезы приобретают лишь профессиональные сантехники. Для бытовых нужд довольно и ручного инструмента.
• Ленточные пилы – это самая сложная и дорогостоящая разновидность инструмента для разделения труб. Как правило, такая пила монтируется на консоли станка, на рабочий стол которого укладывают полимерную трубу. Причем на подобные ухищрения идут ради производительности ленточной пилы. Такой инструмент «распиливает» даже 1600-миллиметровые трубы, обеспечивая высочайшее качество среза.

Как видите: решить проблему резки полимерных труб можно с помощью разного инструмента: ручного и электрифицированного, габаритного и рассчитанного на работу с небольшими трубами. Поэтому такие инструменты приобретают под конкретные диаметры полимерного «проката» и конкретные объемы резки.

И если вам нужен резак для небольших труб, то лучшим выбором для вас будет гильотина или круговой труборез, ну а огромные трубы можно разделить только ленточной пилой.
