Резка профильной трубы под 45 градусов. Способы резки труб большого диаметра
Понятие «большой диаметр» следует рассматривать применительно не к магистральным трубопроводам, а к тем, которые практически могут встретиться в домашнем хозяйстве. В соответствии с нормами СНиП 2.04.01-85 Ду для внутренних систем водоснабжения и канализации не превышает 80…100 мм.
Большинство труборезов не рассчитано на работу с такими диаметрами, поэтому придётся воспользоваться ножовкой. Ножовочные станки могут резать с круговым движением полотна, или с возвратно-поступательным. Производительность в последнем случае ниже, зато повышается стойкость ножовочного полотна. Поскольку процесс резки может занимать длительное время, следует принять меры к обеспечению наилучшего качества среза. Для этого:
- Периодически смазывают зубья маслом средней вязкости (типа «Индустриальное -20»);
- Правильно распределять максимальное усилие: продольная жёсткость полотна мала, а инструментальная сталь – твёрдая и хрупкая. Поэтому сломать полотно проще простого;
- При высокоскоростном срезе из-за нагрева заготовки происходит самопроизвольное тепловое расширение металла. Поэтому ширину среза следует скорректировать, выбрав полотно нужной толщины;
- Ближе к окончанию процесса разделения скорость резки снижают, чтобы избежать «провала» полотна внутрь зажимного приспособления.
Дополнительные трудности появляются, когда необходимо распилить заготовки из мягких металлов – меди или алюминия. «Намазывание» металла заготовки на ножовочное полотно ухудшает качество зоны распила, поэтому периодически следует очищать боковую поверхность полотна от стружки.
Как отрезать трубу под углом 30 градусов. Резка трубы под сорок пять градусов или другим углом
При различных работах домашние мастера иногда сталкиваются с необходимостью разметки и резки труб под сорок пять градусов.
Существует большое количество приспособлений промышленного производства для резки труб под разными углами, но стоимость таких устройств достаточно высока. В статье будут рассмотрены способы разметки труб под рез в 45 градусов в домашних условиях, без использования дорогостоящих приспособлений.
Разметка и резка профильной трубы
Разметка профильной трубы с первого взгляда представляется достаточно простым делом. Однако, скругленные углы при ручной разметке будут давать серьезную погрешность. По этой причине, удобнее будет сделать простейшее приспособление для разметки профильной трубы. Резка трубы из метала под 45° при использовании этого приспособления упрощается в разы.
Приспособление для резки труб под сорок пять градусов представляет собой отрезок п-образного стального профиля, отрезанный под углом в 45 градусов. Размеры профиля подбираются таким образом, чтобы в него свободно помещалась размечаемая труба. Для изготовления данного приспособления понадобятся следующие инструменты:
- Угломер;
- Чертилка по металлу;
- Угловая шлиф-машина (болгарка);
- Отрезной диск;
- Напильник.
Изготавливается такое приспособление для резки труб достаточно просто. Его удобно использовать для нарезки большого количества труб, например для сварки каркаса ворот из профнастила .
Из профиля вырезается заготовка длиной порядка 20-30 сантиметров. С помощью угломера на одном из торцов отрезка размечается угол в 45 градусов. После разметки, с помощью болгарки профиль разрезается. На полученном шаблоне необходимо проконтролировать точность угла. При необходимости шаблон дорабатывается напильником.
Читать также: Перила с элементами ковки фото
Резка трубы под сорок пять градусов с помощью такого шаблона существенно упрощается. Заготовку трубы вкладывают в шаблон и размечают с помощью чертилки. При разметке необходимо проконтролировать длину заготовки. После этого труба разрезается по нанесенным меткам с помощью болгарки.
Труба надрезается по диагональным линиям с двух сторон, после чего прорезаются прямые линии разметки. Такое приспособление для резки труб под углом существенно экономит время и деньги.
Разметка и резка труб под углом круглого сечения
Когда необходимо разрезать круглую трубу под углом в 45 градусов, приспособление, рассмотренное выше, может не подойти. Резка трубы под 45 градусов в этом случае производится по бумажным лекалам, обернутым вокруг заготовки. Лекало для разметки можно скачать тут .
Такие лекала распечатываются из специальных компьютерных программ. Также в интернете можно найти и распечатать уже готовые лекала под наиболее распространенные типоразмеры труб. Какой бы способ резки труб не был выбран, необходимо следить за точностью нанесения разметки. От этого зависит точность реза.
В крупных заготовительных мастерских разметку и резку труб производят на разметочно-отрезном агрегате, который позволяет получать детали трубопроводов с допуском ± 1 мм.
В небольших заготовительных мастерских и на монтажной площадке разметку труб производят на разметочных стеллажах, применяя обычный разметочный и измерительный инструмент: линейки, рулетки, чертилки, шаблоны и др.
Разметка трубы заключается в определении ее заготовительной длины и нанесении необходимых осей. Разметив трубу для резки, на ней намечают начала всех изгибов, отверстия для врезки отборов и тройников.
Для изготовления гнутого отвода и определения длины заготовки должны быть известны радиус (R) и угол (а) загиба трубы, длина свободных концов или длина прямого участка между отводами. Длину заготовки (рис. 1) определяют по формуле
Читать также: Крепеж сипа к стене
Где LОбщ – длина заготовки, м;
L= π/180*αR – длина изогнутом части, м;
L1 = L – S – длина прямого участка, м;
L2 = L1-S‑длина второго прямого участка, м; .

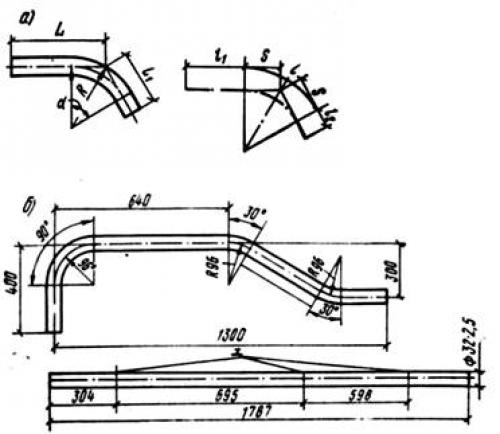

Рисунок 1. Разметка трубы для изгиба
- а – разметка отвода;
- б – участок трубопровода.

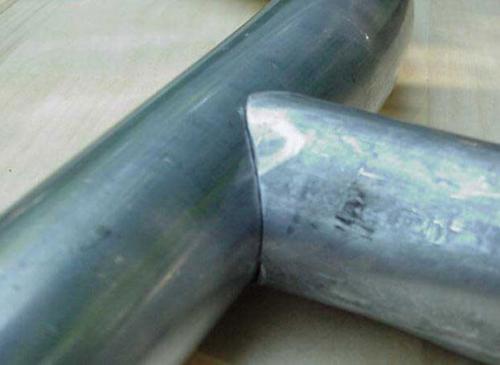

При пересечении двух труб тройник реза намечают по приспособлению, которое изготавливают на листе плотной бумаги. Вначале вычерчивают в двух проекциях и в натуральную величину пересечение двух труб, как показано на рис. 2. На врезаемой части трубы строят полуокружность, которую обычно делят на шесть частей (точки 1, 2, 3, 4, 5, 6). Через эти точки проводят прямые параллельные оси трубы. На второй проекции делают аналогичные построения, прямые проводят до пересечения с контуром трубы, в которую нужно сделать врезку (точки 0, 1, 2, 3). Проводя из этих точек параллельные прямые, как показано на рисунке, получим точки 0l, 1l, 2l, 3l, 4l, 5l, 6l.
Лекало для резки трубы под 90 градусов. Как отрезать трубу под углом – варианты разметки для круглой и профильной трубы
При монтаже трубопровода часто требуется разрезать трубу под определенным наклоном. При выполнении этой задачи большую роль играет точность. Существует несколько простых способов, как отрезать трубу под углом.
Неправильный разрез трубы приведет к невозможности монтажа конструкции той формы, которая изначально задумывалась. Например, если планируется поворот системы на 45 градусов, то необходимо выполнить разрез трубы под 45 градусов. Для выполнения задачи понадобятся инструменты для разметки и болгарка (ее можно заменить ножовкой по металлу).
Разметка угла бумажным листом

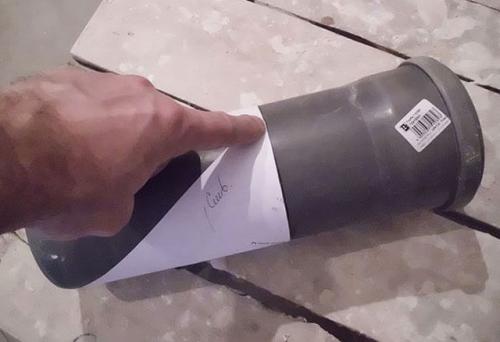

Разметка бумажным листом является одним из простейших способов выполнения задачи. Необходим квадратный лист. Он складывается ровно по диагонали. Полученный шаблон для резки труб необходимо обернуть вокруг изделия таким образом, чтобы длинная сторона шла параллельно его сечению.
Тогда на меньшей стороне образуется угол в 45 градусов. Остается разметить линию разреза с помощью строительного карандаша или маркера по листу бумаги.
Рекомендуется замотать участок разметки узким скотчем, чтобы нечаянно ее не стереть. Данный метод отлично подходит для длинных крупных труб с местом разреза примерно посередине изделия.
Способ разметки с помощью емкости с водой вместо лекала
Данный способ разметки подходит для труб небольшого диаметра, которые планируется разрезать под определенным углом поблизости к краю. Для начала необходимо подготовить глубокую емкость с водой. На ней отмечается планируемый угол наклона. Теперь нужно аккуратно погрузить конец изделия в жидкость, наклонить его к метке, а затем вытащить.
В результате таких действий на нем появится четкая линия контакта с водой, ее нужно выделить. По ней и выполняется срез трубы под углом. Этот способ лучше всего подходит для работ, когда требуется многократное нанесение разметки.
Использование программы для компьютера

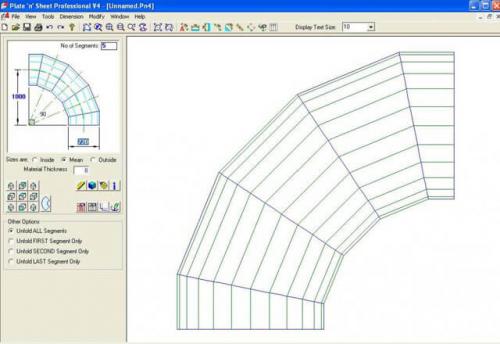

Для реализации данного способа разметки труб для резки потребуется компьютер со специальными программами. Для начала необходимо составить чертеж, на котором указаны поперечные размеры изделия, а также планируемый угол разреза. Нужно получить виртуальный шаблон.
Распечатайте его на принтере. И тут стоит понимать, что чем больше диаметр трубы, тем больше потребуется листов для его печати. Затем нужно аккуратно вырезать детали чертежа со всех страниц и склеить, лучше всего использовать для этого канцелярский скотч. Остается приложить шаблон к трубе и нанести разметку.
Данный способ решения проблемы отличается высокой точностью. Все необходимые программы можно скачать в интернете, они бесплатные для загрузки и использования. Там же получится найти лекало для резки труб под углом. Остается просто его распечатать и вырезать. Для выполнения разметки лекало просто оборачивается вокруг трубы.
Как отрезать профильную трубу под углом
Разметка профильной трубы отличается от круглой. Ее ручное выполнение может привести к значительной погрешности. Лучшим способом решения проблемы является создания шаблона для резки из того же самого профиля, но большего по диаметру.
Потребуется маленький отрезок профильной трубы. На нем с использованием угломера отметьте угол в 45 градусов. Теперь при помощи болгарки необходимо отрезать часть заготовки по маркированной линии. Края среза нужно отшлифовать, устранить дефекты. Остается просто вставить в шаблон для резки труб под углом первоначальное изделие. Затем нужно нанести разметку по линии среза большего профиля. А уже по ней разрезается сама труба.

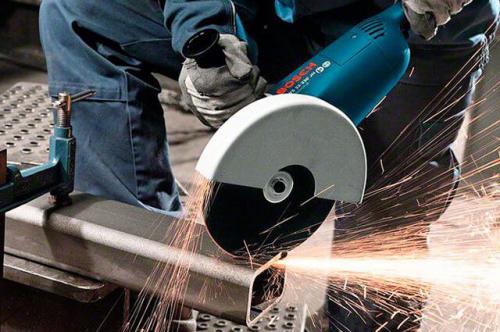

В тексте описаны способы, как резать трубу под углом в 45 градусов. Когда разметка уже завершена, рекомендуется использовать болгарку. С ее помощью получится выполнить ровный разрез. Ее заменить можно с помощью ножовки по металлу. Еще разрезать изделие получится сваркой, но нужен опыт обращения с инструментом, в противном случае будут неровности. Читайте также: " Как ровно отрезать трубу – инструменты и способы отрезания ".
Сейчас в строительных магазинах можно найти специальные инструменты для разреза труб. Но легче и дешевле самостоятельно изготовить шаблон.
Как резать алюминиевый профиль под 45 градусов. Характеристики
Профиль плитки. это длинный стержень, который быстро захватывает место соединения керамической плитки. В дополнение к функции соединения этот элемент помогает скрыть некоторые дефекты плитки (например, края), которые иногда образуются при резке декоративных досок. Алюминиевые профили, которые чаще всего используются в процессе покрытия поверхности, имеют стандартную длину 250 см. С их помощью они образуют углы, а отделка приобретает более тонкий внешний вид, становится более элегантной и привлекательной.
Современный рынок строительных материалов отличается большим ассортиментом различных профильных моделей, которые отличаются друг от друга сырьем, вариантами крепления к поверхности и внешним видом.
К самым популярным подвидам профилей, которые считают строители Лучше всего использовать при укладке керамической плитки:
- алюминий;
- Модели ПВХ;
- угол;
- декоративный (экстерьер).
Зерновые культуры (другое название профиля) также делятся в соответствии с их функциональным назначением. Они производят связующие, защитно-декоративные и компенсационные модели.
Первый требуется для соединения двух разнородных покрытий (например, плитка и ковер). Последние используются для того, чтобы различные типы плиток (например, в углах между стенами) имели хороший внешний вид и не отличались от общего дизайна. Также требуется защита плитки от поломки (в случаях, когда край декоративной ткани касается двери). Компенсационные накладки незаменимы для облицовки больших площадей, где нельзя избежать деформационных швов. Профили компенсатора компенсируют тепловое расширение плитки при изменении индикатора температуры. Эти отделки часто оснащены декоративной отделкой.
Шаблон для резки круглой трубы под 45 градусов. Стусло для резки труб
Есть несложный инструмент, часто используемый в быту, в основном для работ с деревом. Называется – стусло. Так вот, это же приспособление подходит для резки труб, причём под разными углами.
Стусло имеется в продаже, но при желании его всегда можно сделать своими руками и подогнать конструкцию под нужный диаметр трубы:
- Взять деревянную доску шириной, равной диаметру трубы, длиной 400-500 мм.
- Взять ещё две доски тех же размеров, но по ширине увеличенных на толщину первой доски.
- Из трёх досок собрать конструкцию в виде перевёрнутой буквы «П», где в качестве основания установлена первая доска.
- В центральной части конструкции разметить прямоугольник, две стороны которого проходят по внутренним границам боковых досок.
- Разделить прямоугольник диагоналями и по линиям, полученным на верхних гранях боковых досок, сделать пропилы вниз до основания.
Таким способом изготавливается шаблон для резки под углом 45º. Но с помощью транспортира можно разметить практически любой угол и сделать пропилы под рез трубы для конкретного угла.
Преимущество стусла — инструмент пригоден для неоднократного применения. Работа с инструментом допустима до такой степени износа стенок прорезей, пока они смогут обеспечивать высокую точность реза. Рекомендуется изготавливать стенки инструмента из материала более высокой прочности, чем дерево.
Такой выглядит возможная конструкция стусла – приспособления, благодаря которому также можно резать трубы под разными углами. Однако стусло, как правило, удобно применять для реза труб малых
Преимущества способа очевидны – простота, лёгкость изготовления инструмента (стусла), экономичность, универсальность. Недостатки работы с таким вариантом оснастки – необходимость подгонки размеров стусла под трубный диаметр при условии выполнения точного реза. То есть для каждой трубы придётся делать свой инструмент.
Также с помощью стусла резать трубу можно только ножовкой по металлу или секатором (для пластиковых изделий). Для работы с толстостенными металлическими трубами под рез болгаркой этот инструмент не подойдёт.
