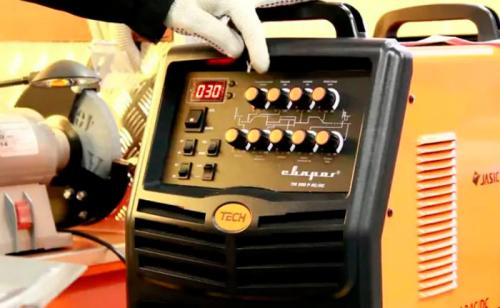

Сварка инвертором тонкостенного профиля. Обобщенно о сварке профильной трубы

Сварка инвертором тонкостенного профиля. Обобщенно о сварке профильной трубы

Приведем общие сведения, которые должен уяснить мастер при работе с трубным прокатом:

• под воздействием высокой температуры трубы с профильным сечением в большей мере деформируются, чем круглые изделия;
• при расплавлении металла внутреннее пространство трубного проката может заполниться и перекрыться, если же пустотелость изделия крайне необходима, важно контролировать отсутствие капелек металла внутри трубы;
• при торцевом соединении металлопроката с профильным сечением из-за неравномерного нагрева или неправильного формирования валиков может появиться высокое напряжение на углах изделия.

Толщина стеночек металлопроката меняется в довольно широком диапазоне значений, но именно сварка тонкостенных труб требует от мастера наличия определенных знаний и навыков.

Способы сварки профильных труб.

Работа с тонким металлом не так проста в сравнении со сваркой инвертором толстостенных труб, так как при работе нужно учитывать ряд важных моментов:

• для создания сварных соединений на металлопрокате требуется ток от 10 до 60 А;
• электроды для сварки тонкостенного профиля должны иметь диаметр 0,5-2 мм, но никак не более;
• шов выполняется в один проход;
• качество соединения во многом определяется скорость сваривания;
• мастер должен успеть осуществить сварку профиля до того момента, пока рабочие кромки не остынут.

При внимательном изучении описанных рекомендаций, сварка ворот своими руками из профильной трубы не составит труда даже для малоопытного мастера. Если же выполнять такую работу без знания специфики металлопроката, конструкции не получатся надежными, прочными и долговечными.

Не менее важно при работе с профильными трубами не ошибиться с выбором электрода, так как от этого зависят эксплуатационные параметры сварного шва.

Сварщик должен обратить особое внимание на сечение сварной проволоки: чрезмерно тонкий электрод станет причиной нестабильности горения дуги, а электрод с большим сечением может прожигать тонкостенное изделие.

Подбор диаметра сварной проволоки нужно осуществлять с учетом толщины стеночек металлопроката:

• если сечение трубы металлопроката не превышает 2-х мм, актуален электрод с диаметром 1,5 мм;
• профильная труба с сечением 2-3 мм варится электродом с диаметром 2 мм;
• металлопрокат с сечением 4-6 мм требует применения сварной проволоки с диаметром 4 мм.

Важно! Электроды бывают двух видов: плавящиеся и неплавящиеся. Последние используются при сварке металлопроката исключительно в тандеме со специальными присадками из сплавов олова, латуни и других металлов высокой мягкости с примесями фосфатов.

На какой полярности варить профильную трубу. Сварка труб электродуговой сваркой

Для сваривания профильных труб электродуговой сваркой необходим минимальный опыт исполнения подобного рода работ. Оборудование дает возможность положить шов даже в самых труднодоступных местах, без проблем соединяет стенки любой толщины и профиль любого сечения. Нужно обратить внимание на то, что при толщине стенок свыше 4 мм требуется предварительная подготовка кромок. Можно прибегнуть к любому методу соединения: встык, внахлест, под углом, тавровое наложение.

При изготовлении ферм специалисты советуют швы размещать в нижней позиции, если этому не препятствуют условия выполнения работ. Желательно готовить конструкции из металлической профтрубы в специальных просторных помещениях. Помимо большого объема такие помещения должны иметь и достаточной большой проем (ворота), через который можно вывозить готовые изделия.

Торцы соединяемых труб нужно предварительно зачистить и обезжирить. Тогда обеспечивается максимальное сцепление металла и расплава. Для подготовки кромок толщиной 4 и более миллиметра используется фаскосниматель. В таком случае можно формировать швы в несколько слоев, что дополнительно придаст ему прочности, надежности и долговечности. Более тонкий металлопрокат проваривается за один проход. Важно при этом обеспечить полную неподвижность заготовок.

В случаях, когда металл имеет толщину более 10 мм, специалисты рекомендуют выполнять работы в несколько этапов. Изначально делаются прихватки деталей в разных местах. После этого выполняются сварочные работы в полном объеме. Скорость проводки электрода напрямую зависит от того, насколько быстро плавится металл. Нельзя допускать протекания расплава внутрь металлопрофиля. Если вести электрод быстро, то стенки не успеют нормально прогреться и это ослабит соединение. Если же делать это медленно, то возможно прогорание металла.

При выборе режима дуговой сварки учитывается полярность, сила тока и напряжение, диаметр расходного материала. Сила тока выставляется в диапазоне значений 20-90А в зависимости от сечения электрода. К примеру, если предвидится использование электродов малого диаметра, то потребуется в настройках выбрать обратную полярность и постоянный ток.

На поверхности сварного соединения образуется шлак. Его нужно периодически удалять специальным молоточком. Очищенный шов сохранит свою надежность и прочность намного дольше, если очищенную от шлака поверхность обработать специальными антикоррозийными составами. Суть вопроса заключается в том, что горячий чистый металл более подвержен коррозии. И если он будет вступать в реакцию окисления, то заметно потеряет в прочности. антикоррозийная обработка занимает совсем немного времени, но существенно продлевает срок службы сварного соединения.

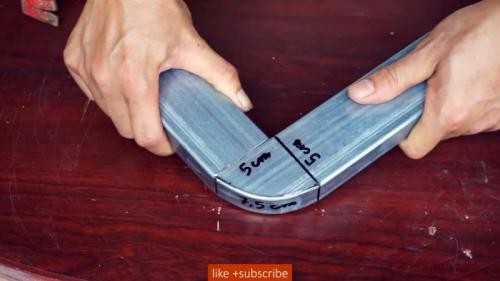

Как сварить профильную трубу под 90 градусов. Процесс сварки скругленного угла

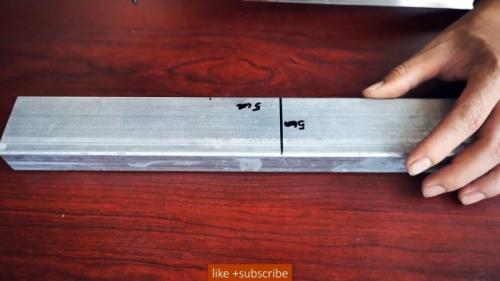

Скругленный угол формируется особым изгибом одной трубы, а не сваркой двух как стандартный прямой. Для этого на ней необходимо начертить поперечную линию с помощью угольника.

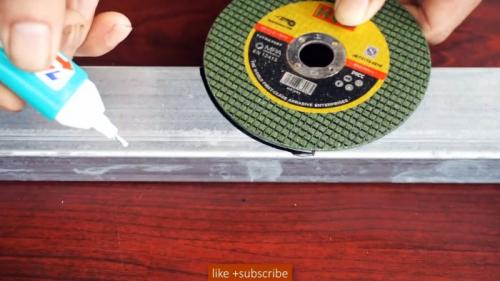

Затем со стороны будущего внутреннего угла от этой линии отмечается точка на расстоянии ширины трубы. В данном случае это 5 см, так что и метка ставится с отступом 5 см. Теперь нужно развести циркуль на 5 см, и соединить точку и край линии, нарисовав четверть круга.

Далее необходимо отметить за этой точкой вторую, на отдалении от линии равным расстоянию нарисованной окружности. Можно просто взять диск от болгарки с таким же округлением, приложить его к нарисованной дуге, и поставить метки по ее краям. Затем он устанавливается одной точкой на начало линии, и прокатывается по трубе. В месте касания второй его точки ставится нужная нам метка.

Высчитать это расстояние можно и математически, используя формулу длины окружности «P=2πr». Где r – это радиус круга, который в нашем случае всегда равен ширине трубы. Расстояние, которое нужно отступить от линии, будет равным четверти высчитанной по формуле окружности.

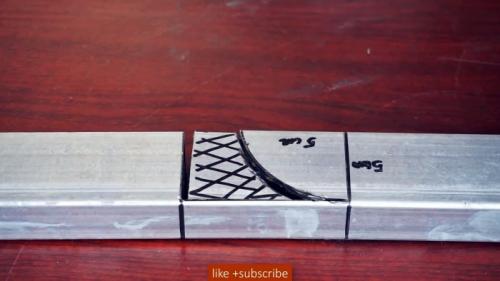

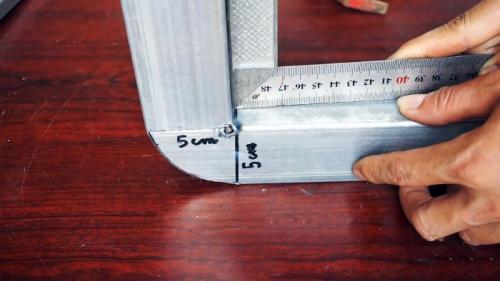

По последней метке на трубе рисуется еще одна поперечная линия под угольник. Теперь нужно заштриховать часть трубы, как на рисунке. Аналогично делаете с другой стороны трубы. Заштриховать нужно будет и короткий прямоугольник на боковой стенке.

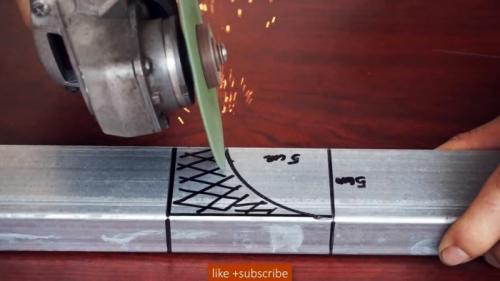

Размеченная заштрихованная часть трубы отрезается.

Края среза нужно зашлифовать.

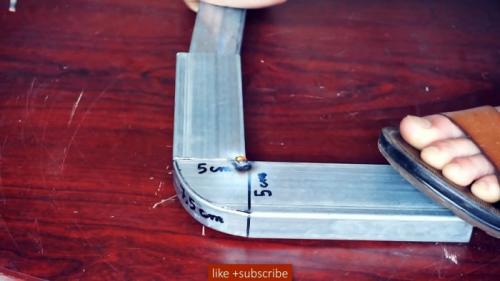

После этого труба сгибается.

Она будет сопротивляться, так что ее можно подбить молотком и придержать для прихватки сваркой.

Далее стык заваривается сплошным швом.

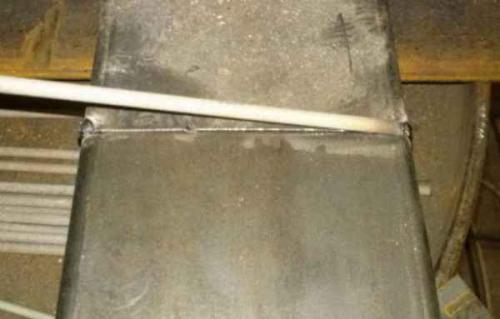

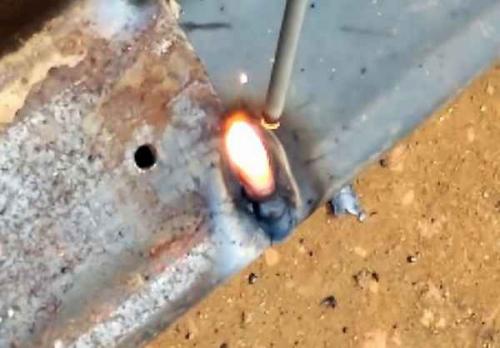

Марка электродов для сварки профильной трубы. Какими электродами лучше варить забор и профильную трубу

Какими электродами лучше варить забор и профильную трубу

Когда нужно приварить что-либо, возникает вопрос, какими электродами лучше всего это сделать. При этом одному сварщику нравится варить электродами «Монолит», а другой предпочитает использовать электроды АНО или МР-3.

Как и в любом другом деле, в сварке важна точность и расчет. Нужно понимать, для каких целей предназначены те или иные марки электродов, какие лучше всего подходят для сварки тонкого металла и трубы.

В этом обзоребудут рассмотрены самые популярные электроды, которые используются сварщиками при установке заборов. Статья носит рекомендательный характер, и предназначена лишь для ознакомительных целей.

Какими электродами приварить забор?

При установке забора нередко возникает необходимость в сварке каких-то отдельных элементов. На данный момент присутствует огромное разнообразие сварочных электродов. Все они могут использоваться для полного сваривания забора, либо для его подварки. Чаще всего сварщики покупают для этих целей следующие марки электродов: АНО-6, АНО-21, МР-3, ОЗС-6, ОЗС-12, УОНИ-13/55.

Если человек впервые пытается работать со сваркой, ему лучше отдать предпочтение электродам, у которых. Варить рутиловыми электродами проще, чем обычными.

Ну а вообще, выбирать марку электродов необходимо исходя из того, какая марка стали у труб. Кроме этого, немаловажное значение имеют особенности сварки забора.

В большинстве случаев при установке ограждений используется профильная труба с прямоугольным сечением. Однако при работе с этим материалом следует принимать во внимание определённые моменты, чтобы не прожечь тонкий металл.

Как варить трубы с профильным сечением?

Профильная труба характеризуется небольшой толщиной стенок, поэтому у новичков возникают определенного рода сложности со сваркой. Вот несколько простых советов, которые помогут сварить профильную трубу и не прожечь её стенки.

Чаще всего для этих целей используется электродуговая сварка. Таким образом, получится с лёгкостью приварить детали в наиболее труднодоступных участках. Производить дуговую сварку нужно в отдельном помещении. Перед началом работ концы труб обезжириваются и зачищаются. В процессе сварки, будет появляться шлак, его понадобится время от времени убирать.

Можно осуществить сварку профильных труб и при помощи. Но для этого нужно быть профи в этом деле. К тому же, такие работы считаются небезопасными. Что касается контактной сварки, то её применяют преимущественно на промышленных объектах и различных предприятиях.

Сварка тонкого металла

Осуществлять сварку тонкого металла достаточно сложно, поэтому здесь важен опыт и знания.

В данном случае даже мастерам порой трудно подобрать подходящие электроды и режимы.

В чем заключаются сложности?

В первую очередь хотелось бы отметить, что при нагревании тонкий металл прогорает и его ведет. В результате появляются дыры.

Приваривать тонкий металл нужно на малых точках. Важно делать короткую дугу. Уже после небольшого отрыва она гаснет. Чтобы не было сложностей с розжигом дуги, лучше отдавать предпочтение аппаратам, обладающим хорошими вольтамперными характеристиками и плавной регулировкой сварного тока.

Во время сварки листы тонкого металла могут изменить свою геометрию, и стать непригодными для дальнейшего использования.

Если нужно осуществить сварку встык, необходимо кромки металла предварительно зачистить и ликвидировать ржавчину. Следует размещать листы без зазоров. Для фиксации деталей подойдут прижимы либо струбцины. В процессе сварки листы прихватываются короткими швами через каждые 7-10 см.

Помимо этого, когда детали привариваются встык, следует делать отбортовки. В результате после расплавления отбортованной кромки, отогнутые части входят внутрь. Таким образом, заполняется пространство между элементами и образуется шов.

Чтобы определиться, какими электродами варить металл, нужно учитывать специфику работы. Для сварки тонкого металла используют преимущественно электроды ОМА-2, МТ-2.

Сварка профильной трубы 20х20. Виды используемых микроэлектродов

К выбору электродов предъявляются серьезные требования, существует особая классификация электродов . Если микроэлектрод имеет большой диаметр, то металл может быть поврежден. При использовании микроэлектродов небольшого диаметра шов получается слабым и ненадежным.

Частым вопросом становится такой: какими электродами варить профильную трубу 2 мм? Такая труба считается тонкостенной, и для ее сваривания требуется электрод диаметром порядка 1,5 мм. Для труб средней толщины (2,1-3 мм) электродный диаметр составляет 2 мм, а для толстых металлических стенок в 5 мм и больше – микроэлектроды диаметром 4 мм.

Микроэлектрод для сварки профильной трубы диаметром 1,5 мм

Рекомендуется использовать при сваривании неплавящиеся электроды с применением аргона в качестве защитного газа.

При ответе на вопрос, каким электродом варить профильную трубу 20х40, необходимо знать материал, из которого она изготовлена, и ее диаметр. Существуют следующие критерии:

• при соединении нержавеющей стали диаметром 1,5 мм используется проводник 2,5 мм при силе тока 90 Ампер;
• при соединении мягкой стали толщиной 1,5, 2-3, 2-5 мм используется микроэлектрод 1,6, 2 и 2,5 мм соответственно при силе тока 50, 60, 90 Ампер соответственно;
• для сваривания чугунных изделий применяется проводник 2,5 мм при силе тока в 90 Ампер.

Любой сварщик должен знать, как правильно варить сваркой электродами. При любой сварке образуется шлак, снижающий прочность сварочного шва. При проведении работ шлак обязательно должен сбиваться. Необходимо учитывать, что сварочный шов должен зачищаться после остывания. Также его необходимо обрабатывать средствами, борющимися с проявлением коррозии. Это связано с тем, что нагретый до высокой температуры шов быстрее ржавеет и теряет свою прочность.

Электроды для сварки тонкостенных труб. Какие бывают электроды для сварки труб?

Токопроводящие стержни могут быть 2 типов – металлические и неметаллические. Для наложения швов на трубы вторые не годятся, потому далее мы на них останавливаться не будем. Основа качественного сваривания – мастерство + подбор нужных материалов , но и металлические прутки в этом плане могут сыграть злую шутку. Рынок настолько переполнен продукцией, что выбрать стоящий товар может быть трудно даже профи, а о дилетантах сварки и говорить нечего.

Начнем с того, что металлические электроды могут быть 2 типов – плавящиеся и неплавящиеся . Которые плавятся, в дополнение имеют покрытие для образования сварочной ванны, а сам стержень выполняется из распространенных типов цветных и черных металлов.

Важно: плавящиеся электроды без покрытия в практике сейчас используются только в случаях, когда сварочные работы протекают в защитной среде из газа. По формату это проволока на небольших катушках.

Причина повышенной стоимости неплавящихся электродов кроется в материалах их стержней. Основной документ, который регламентирует производство прутков является ГОСТ 9467-75. Детальнее о классификации электродов для сварки в таблице ниже.

В зависимости от выбранного материала электрода, меняется его сопроводительная документация. Базовый перечень состоит из ГОСТа 9467-75, 10052-75, 9466-75 и 10051-75 . Далее мы более тщательно пройдемся по типам сварки и предоставим актуальные модели электродов для каждой из них.

Источник: https://baget-bez-stusla.aystroika.info/stati/kakim-tokom-varit-profilnuyu-trubu-2mm-kakimi-elektrodami-varit-profilnuyu-trubu

Электроды для профил. 5 мм. Виды используемых микроэлектродов

К выбору электродов предъявляются серьезные требования, существует особая классификация электродов. Если микроэлектрод имеет большой диаметр, то металл может быть поврежден. При использовании микроэлектродов небольшого диаметра шов получается слабым и ненадежным.

Частым вопросом становится такой: какими электродами варить профильную трубу 2 мм? Такая труба считается тонкостенной, и для ее сваривания требуется электрод диаметром порядка 1,5 мм. Для труб средней толщины (2,1-3 мм) электродный диаметр составляет 2 мм, а для толстых металлических стенок в 5 мм и больше – микроэлектроды диаметром 4 мм.

Микроэлектрод для сварки профильной трубы диаметром 1,5 мм

Рекомендуется использовать при сваривании неплавящиеся электроды с применением аргона в качестве защитного газа.

При ответе на вопрос, каким электродом варить профильную трубу 20х40, необходимо знать материал, из которого она изготовлена, и ее диаметр. Существуют следующие критерии:

• при соединении нержавеющей стали диаметром 1,5 мм используется проводник 2,5 мм при силе тока 90 Ампер;
• при соединении мягкой стали толщиной 1,5, 2-3, 2-5 мм используется микроэлектрод 1,6, 2 и 2,5 мм соответственно при силе тока 50, 60, 90 Ампер соответственно;
• для сваривания чугунных изделий применяется проводник 2,5 мм при силе тока в 90 Ампер.

Любой сварщик должен знать, как правильно варить сваркой электродами. При любой сварке образуется шлак, снижающий прочность сварочного шва. При проведении работ шлак обязательно должен сбиваться. Необходимо учитывать, что сварочный шов должен зачищаться после остывания. Также его необходимо обрабатывать средствами, борющимися с проявлением коррозии. Это связано с тем, что нагретый до высокой температуры шов быстрее ржавеет и теряет свою прочность.

Сварка профиля электродом. Обобщенно о сварке профильной трубы

Приведем общие сведения, которые должен уяснить мастер при работе с трубным прокатом:

• под воздействием высокой температуры трубы с профильным сечением в большей мере деформируются, чем круглые изделия;
• при расплавлении металла внутреннее пространство трубного проката может заполниться и перекрыться, если же пустотелость изделия крайне необходима, важно контролировать отсутствие капелек металла внутри трубы;
• при торцевом соединении металлопроката с профильным сечением из-за неравномерного нагрева или неправильного формирования валиков может появиться высокое напряжение на углах изделия.

Толщина стеночек металлопроката меняется в довольно широком диапазоне значений, но именно сварка тонкостенных труб требует от мастера наличия определенных знаний и навыков.

Способы сварки профильных труб.

Работа с тонким металлом не так проста в сравнении со сваркой инвертором толстостенных труб, так как при работе нужно учитывать ряд важных моментов:

• для создания сварных соединений на металлопрокате требуется ток от 10 до 60 А;
• электроды для сварки тонкостенного профиля должны иметь диаметр 0,5-2 мм, но никак не более;
• шов выполняется в один проход;
• качество соединения во многом определяется скорость сваривания;
• мастер должен успеть осуществить сварку профиля до того момента, пока рабочие кромки не остынут.

При внимательном изучении описанных рекомендаций, сварка ворот своими руками из профильной трубы не составит труда даже для малоопытного мастера. Если же выполнять такую работу без знания специфики металлопроката, конструкции не получатся надежными, прочными и долговечными.

Не менее важно при работе с профильными трубами не ошибиться с выбором электрода, так как от этого зависят эксплуатационные параметры сварного шва.

Сварщик должен обратить особое внимание на сечение сварной проволоки: чрезмерно тонкий электрод станет причиной нестабильности горения дуги, а электрод с большим сечением может прожигать тонкостенное изделие.

Подбор диаметра сварной проволоки нужно осуществлять с учетом толщины стеночек металлопроката:

• если сечение трубы металлопроката не превышает 2-х мм, актуален электрод с диаметром 1,5 мм;
• профильная труба с сечением 2-3 мм варится электродом с диаметром 2 мм;
• металлопрокат с сечением 4-6 мм требует применения сварной проволоки с диаметром 4 мм.

Важно! Электроды бывают двух видов: плавящиеся и неплавящиеся. Последние используются при сварке металлопроката исключительно в тандеме со специальными присадками из сплавов олова, латуни и других металлов высокой мягкости с примесями фосфатов.

Сварка фермы или иного рода конструкций из металлического профиля может осуществляться разными способами, но наиболее популярны из них следующие варианты:

• электродуговая;
• газовая.

Расскажем об этом более подробно далее.

Источник: https://baget-bez-stusla.aystroika.info/novosti/svarka-profilnyh-trub-svoimi-rukami-osobennosti-tehnologii-svarki-profilnoy-truby

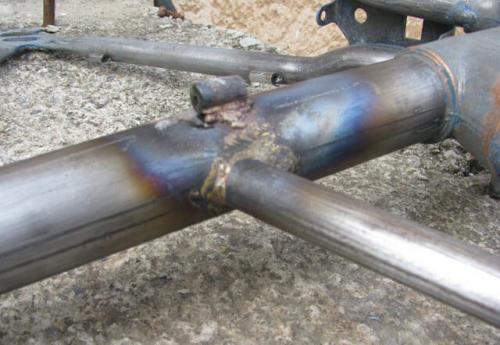

Как сварить профильную трубу под 45 градусов. Предварительные работы с деталями

Перед тем как сварить круглую трубу, ее нужно подготовить к работе, то есть провести предварительную обработку стыков и уточнить все тонкости. Для этого сначала проводится диагностика труб на соответствие ряду технических характеристик, предъявляемых к монтируемой системе, в частности, водопроводу (прочитайте: «Какая сварка водопроводных труб лучше – виды и особенности сварки»).

Согласно инструкции должны быть соблюдены такие условия:

• Геометрические размеры.
• Наличие сертификата качества, в частности, если это трубопровод для питьевой воды.
• Идеально круглая форма труб – никакие дефекты торцов в виде приплюснутого или овального сечения не допускаются.
• Одинаковая толщина стенок труб по всей их протяженности.
• Химический состав изделий должен соответствовать ГОСТам РФ для тех или иных систем. Данная информация выясняется из технической документации или лабораторными исследованиями.

Далее можно приступать, собственно, к подготовке труб к стыковке и сварке.

Процесс подготовки включает такие стадии:

• проверяют ровность среза на торце трубы – он должен быть равен 90º;
• торец и участок в 10 мм от него нужно тщательно зачистить до появления металлического блеска;
• все следы масел, ржавчины, красок следует удалить и обезжирить поверхность на торце трубы.

Последнее, о чем нужно позаботиться – правильная конфигурация торца. Угол раскрытия кромки должен составлять 65º, а показатель притупления – 2 мм. Дополнительная обработка позволит добиться требуемых параметров.

Такую работу можно выполнить фаскоснимателем, торцевателем или шлифовальной машиной. Профессионалы, работающие с трубами больших диаметров, пользуются фрезерными станками или газовыми и плазменными резаками.

Процесс сварки

Когда вся предварительная подготовка позади, можно браться за сварку. Если у вас нет необходимых навыков, и вы никогда раньше не выполняли подобных работ, сначала рекомендуем попрактиковаться на лишних кусках труб, чтобы не испортить всю систему.
